Thẩm tra thiết kế kết cấu thép giúp phát hiện các sai sót liên quan đến mô hình tính, tải trọng, tiết diện cấu kiện, liên kết bu lông – mối hàn và độ ổn định của hệ khung. Việc rà soát kỹ hồ sơ trước khi thi công giúp hạn chế xung đột thiết kế, giảm nguy cơ phát sinh sửa đổi tại hiện trường và nâng cao độ an toàn cho công trình. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.
Những lỗi thường gặp khi thẩm tra thiết kế kết cấu thép
Quá trình thẩm tra thiết kế kết cấu thép cần kiểm tra đồng thời mô hình tính, tải trọng, tiết diện cấu kiện, liên kết và sự thống nhất giữa bản vẽ với hồ sơ tính toán. Một số sai sót nếu không được phát hiện sớm có thể ảnh hưởng đến khả năng chịu lực và quá trình thi công.
Sai hoặc thiếu tải trọng và tổ hợp tải
Tải trọng là dữ liệu đầu vào quan trọng của mô hình tính. Một số lỗi thường gặp gồm:
- Bỏ sót tải trọng sử dụng.
- Chưa xét đầy đủ tải trọng gió.
- Thiếu tải trọng thiết bị hoặc tải tập trung.
- Tổ hợp tải chưa phù hợp.
- Giá trị tải trong mô hình không thống nhất với thuyết minh.
Sai lệch ở bước xác định tải trọng có thể làm kết quả tính toán không phản ánh đúng điều kiện làm việc thực tế của kết cấu.
Mô hình tính chưa phù hợp với sơ đồ làm việc thực tế
Mô hình cần phản ánh đúng cách liên kết và truyền lực của hệ kết cấu. Các lỗi thường gặp gồm:
- Gán liên kết chân cột chưa phù hợp.
- Mô phỏng nút dầm – cột không đúng thực tế.
- Thiếu hệ giằng trong mô hình.
- Chưa xét đầy đủ điều kiện làm việc không gian của hệ khung.
- Khai báo chiều dài tính toán của cấu kiện chưa phù hợp.
Khi mô hình không sát với thực tế, nội lực và chuyển vị tính toán có thể bị sai lệch đáng kể.
Lựa chọn tiết diện cấu kiện chưa hợp lý
Một số cấu kiện có thể đạt về cường độ nhưng chưa đáp ứng đầy đủ yêu cầu về ổn định hoặc biến dạng. Khi thẩm tra cần chú ý:
- Tiết diện dầm, cột, kèo.
- Chiều dày bản cánh và bản bụng.
- Khả năng chịu nén, uốn, kéo.
- Ổn định tổng thể của cấu kiện.
- Ổn định cục bộ của các bản thép.
Việc kiểm tra không nên chỉ dừng ở điều kiện cường độ mà cần xem xét toàn bộ trạng thái làm việc của cấu kiện.
Xem thêm: Nhiệt độ tới hạn của kết cấu thép là gì và vì sao phải tính toán?

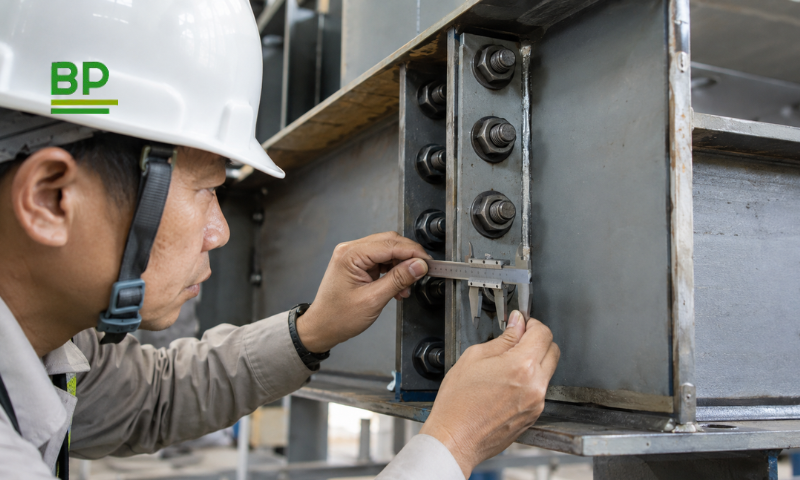

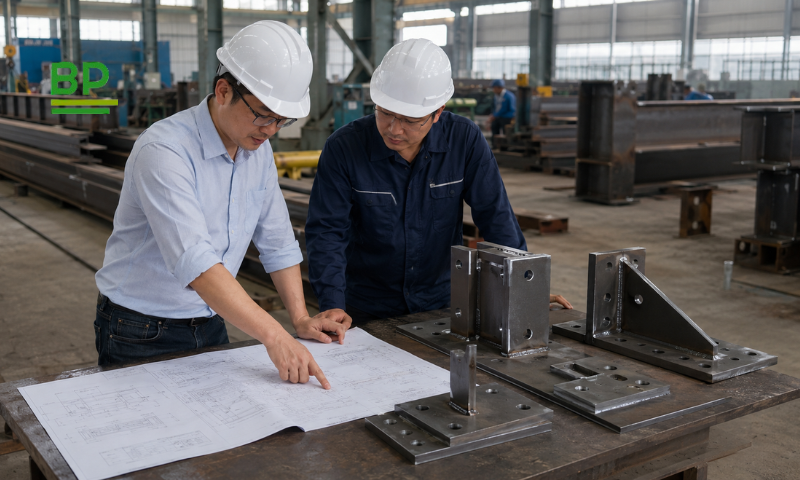

Sai sót tại liên kết bu lông, mối hàn và bản mã
Liên kết là vị trí truyền lực giữa các cấu kiện nên thường được kiểm tra kỹ trong quá trình thẩm tra. Các lỗi có thể gặp gồm:
- Thiếu số lượng bu lông.
- Đường kính bu lông chưa phù hợp.
- Chiều dài hoặc kích thước mối hàn chưa đủ.
- Bản mã quá mỏng.
- Khoảng cách bu lông và mép bản chưa hợp lý.
- Liên kết thực tế không phù hợp với giả thiết trong mô hình.
Nếu liên kết không đáp ứng khả năng truyền lực, toàn bộ hệ khung có thể bị ảnh hưởng dù cấu kiện chính đã được tính toán đủ.
Thiếu kiểm tra độ võng và chuyển vị
Ngoài khả năng chịu lực, kết cấu cần đáp ứng yêu cầu sử dụng về biến dạng. Một số nội dung thường bị bỏ sót gồm:
- Độ võng của dầm.
- Độ võng của kèo.
- Chuyển vị ngang của khung.
- Độ nghiêng của cột.
- Biến dạng tại vị trí có nhịp lớn.
Kiểm tra biến dạng giúp tránh tình trạng kết cấu đủ cường độ nhưng gây ảnh hưởng đến sử dụng hoặc các bộ phận hoàn thiện.
Bản vẽ và hồ sơ tính toán không thống nhất
Đây là lỗi khá phổ biến trong hồ sơ thiết kế. Ví dụ:
- Tiết diện trên bản vẽ khác với mô hình tính.
- Vật liệu sử dụng không thống nhất.
- Cao độ hoặc kích thước cấu kiện khác nhau.
- Liên kết trên bản vẽ không đúng với giả thiết tính.
- Bản vẽ các bộ môn sử dụng phiên bản không đồng nhất.
Việc đối chiếu chéo giúp hạn chế sai sót khi chuyển từ thiết kế sang thi công.
Các hạng mục cần kiểm tra khi thẩm tra thiết kế kết cấu thép
Phạm vi thẩm tra cần bao quát cả cấu kiện chính, hệ ổn định và các nút liên kết. Tùy loại công trình, các hạng mục kiểm tra có thể được điều chỉnh cho phù hợp.
Hệ cột, dầm và khung chính
Đây là hệ chịu lực chủ yếu nên cần kiểm tra:
- Tiết diện và vật liệu.
- Nội lực tính toán.
- Khả năng chịu nén, kéo và uốn.
- Độ võng, chuyển vị.
- Ổn định của cột và dầm.
- Sự phù hợp giữa bản vẽ và mô hình.
Kết quả giúp xác định hệ khung chính có đáp ứng yêu cầu làm việc theo phương án thiết kế hay không.

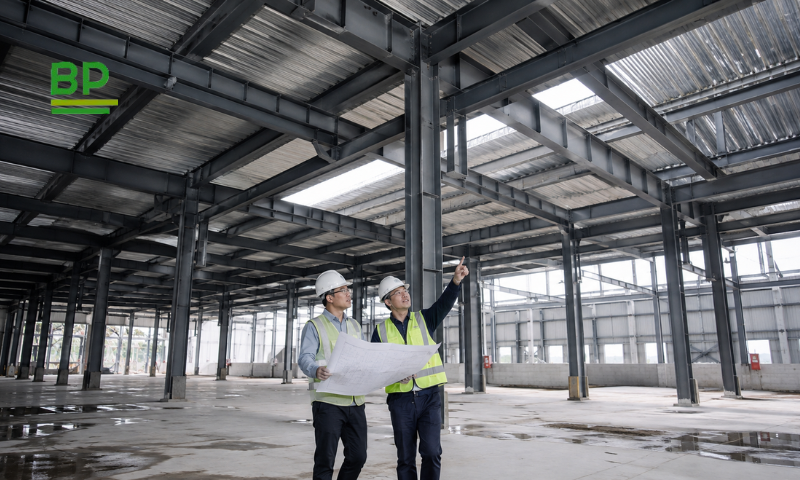

Kèo, xà gồ và hệ giằng
Đối với nhà thép hoặc công trình có mái khẩu độ lớn, cần chú ý:
- Khả năng chịu lực của kèo.
- Độ võng của kèo và xà gồ.
- Bố trí giằng mái, giằng cột.
- Khả năng ổn định ngoài mặt phẳng.
- Liên kết giữa hệ mái với khung chính.
Hệ giằng cần được xem xét đồng bộ vì ảnh hưởng trực tiếp đến độ ổn định tổng thể của công trình.
Xem thêm: Độ võng khi thử tải nói lên điều gì về khả năng làm việc của công trình?
Nút liên kết
Các liên kết cần được kiểm tra cả về khả năng chịu lực và cấu tạo. Nội dung thường gồm:
- Bu lông.
- Mối hàn.
- Bản mã.
- Liên kết chân cột.
- Liên kết dầm – cột.
- Liên kết kèo – cột.
- Các vị trí neo và gối tựa.
Liên kết phải phù hợp với nội lực truyền qua và có cấu tạo khả thi khi thi công.
Móng và liên kết chân cột
Với hệ kết cấu thép, chân cột là vị trí truyền tải xuống móng. Khi thẩm tra cần xem xét:
- Bản đế cột.
- Bu lông neo.
- Sườn tăng cứng.
- Khả năng truyền lực xuống móng.
- Sự phù hợp giữa tải trọng từ kết cấu thép và thiết kế móng.
Kiểm tra đồng bộ giúp tránh sai lệch giữa phần kết cấu thép phía trên và hệ móng phía dưới.
Những lưu ý khi rà soát bản vẽ và hồ sơ tính toán
Rà soát hồ sơ không nên thực hiện tách rời từng tài liệu. Cần đối chiếu đồng thời mô hình, thuyết minh và bản vẽ để phát hiện các điểm chưa thống nhất.
Một số lưu ý quan trọng gồm:
- Kiểm tra đúng phiên bản hồ sơ mới nhất.
- Đối chiếu tiết diện trên bản vẽ với mô hình tính.
- Kiểm tra vật liệu và cấp bền thép, bu lông.
- So sánh tải trọng giữa thuyết minh và mô hình.
- Kiểm tra sơ đồ liên kết thực tế với giả thiết tính toán.
- Đối chiếu cao độ và kích thước giữa các bản vẽ.
- Kiểm tra hệ giằng có được thể hiện đầy đủ.
- Rà soát chi tiết liên kết tại các vị trí nội lực lớn.
- Kiểm tra xung đột giữa kết cấu với kiến trúc và MEP.
- Xác định các cấu kiện thay đổi tiết diện nhưng chưa cập nhật đồng bộ.
- Kiểm tra ký hiệu, ghi chú và yêu cầu kỹ thuật trên bản vẽ.
- Rà soát khả năng thi công thực tế của các chi tiết liên kết.
Việc rà soát theo hệ thống giúp giảm nguy cơ bỏ sót lỗi do mỗi phần hồ sơ riêng lẻ vẫn có thể đúng nhưng khi ghép với nhau lại không thống nhất.
Kết luận
Thẩm tra thiết kế kết cấu thép giúp phát hiện các sai sót về tải trọng, mô hình tính, tiết diện, độ ổn định, liên kết và sự đồng bộ của hồ sơ trước khi thi công. Việc thẩm tra kỹ ngay từ giai đoạn thiết kế giúp hạn chế điều chỉnh tại hiện trường và giảm các rủi ro kỹ thuật phát sinh.
