Gia cường giúp khôi phục hoặc nâng cao khả năng chịu lực của kết cấu. Tuy nhiên, hoàn thành thi công chưa đồng nghĩa công trình có thể đưa vào khai thác ngay. Thử tải kết cấu sau gia cường có thể cần thiết để kiểm chứng độ võng, vết nứt và khả năng phục hồi của cấu kiện. Việc có thử tải hay không phải dựa trên mức độ can thiệp, hồ sơ thiết kế, chất lượng thi công và mục đích sử dụng. Bài viết dưới đây của BỐN IBST sẽ giúp chủ đầu tư xác định trường hợp cần thử tải và cách đánh giá kết cấu sau khi gia cường.
Có bắt buộc thử tải kết cấu sau gia cường không?
Không phải mọi công trình sau gia cường đều bắt buộc thử tải. Phương pháp kiểm tra phải được lựa chọn dựa trên đặc điểm kết cấu và mức độ tin cậy của hồ sơ kỹ thuật.

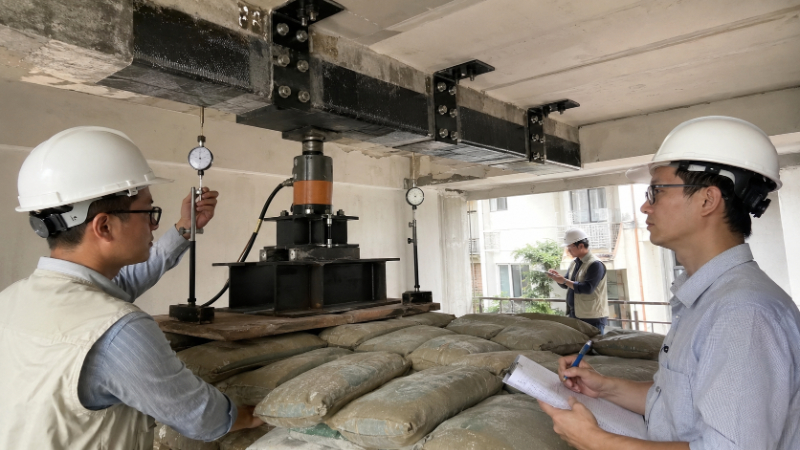

Về bản chất, thử tải là quá trình đưa một mức tải trọng đã được tính toán lên cấu kiện. Trong quá trình này, đơn vị thực hiện sẽ đo chuyển vị, độ võng, biến dạng và theo dõi sự phát triển của vết nứt.
Kết quả thu được giúp so sánh ứng xử thực tế với dự báo tính toán. Đây là cơ sở để đánh giá hiệu quả gia cường trong phạm vi cấu kiện và điều kiện đã thử.
Thử tải thường được cân nhắc khi:
- Cần kiểm chứng khả năng chịu lực thực tế: Trường hợp hồ sơ hoặc tính toán chưa đủ cơ sở kết luận, kết quả thử tải cung cấp thêm dữ liệu trực tiếp tại hiện trường.
- Gia cường làm thay đổi sơ đồ chịu lực: Việc bổ sung dầm, cột, bản thép hoặc liên kết mới có thể khiến tải trọng truyền theo cách khác so với kết cấu ban đầu.
- Cấu kiện sẽ chịu tải trọng sử dụng lớn: Sàn kho, sàn nhà xưởng, khu vực đặt máy và bể chứa thường cần được kiểm tra kỹ trước khi khai thác.
- Có yêu cầu từ chủ đầu tư hoặc đơn vị quản lý: Thử tải có thể được thực hiện để phục vụ nghiệm thu, bàn giao hoặc quyết định đưa công trình trở lại sử dụng.
Đối với kết cấu bê tông cốt thép chịu uốn, TCVN 9344:2012 là một trong những tài liệu có thể được tham khảo khi đánh giá bằng thí nghiệm chất tải tĩnh. Tiêu chuẩn áp dụng cụ thể nào vẫn phải được xác định theo loại kết cấu và mục tiêu kiểm tra.
Do đó, không nên hiểu rằng mọi công trình xây dựng đều phải thử tải sau sửa chữa. Ngược lại, cũng không nên bỏ qua thử tải chỉ vì công trình đã được thi công theo một phương án gia cường.
Những trường hợp cần cân nhắc thử tải sau sửa chữa, gia cường
Quyết định thử tải cần tập trung vào mức độ can thiệp và rủi ro khi công trình được sử dụng trở lại. Các trường hợp dưới đây thường cần được xem xét kỹ.
Gia cường làm thay đổi khả năng hoặc sơ đồ chịu lực
Một số phương pháp gia cường chỉ bổ sung cục bộ tại vị trí hư hỏng. Tuy nhiên, cũng có phương án làm thay đổi đáng kể khả năng và cách làm việc của cả hệ kết cấu.
Những biện pháp thường gặp gồm:
- Tăng tiết diện bê tông: Dầm, cột hoặc sàn được bọc thêm bê tông và cốt thép để tăng khả năng chịu lực. Hiệu quả phụ thuộc vào liên kết giữa phần cũ và phần mới.
- Dán bản thép hoặc vật liệu composite: Phương án này tăng khả năng chịu uốn hoặc chịu cắt. Chất lượng bề mặt, keo liên kết và trình tự thi công ảnh hưởng trực tiếp đến kết quả.
- Bổ sung dầm, cột hoặc gối đỡ: Tải trọng có thể được phân phối lại sang cấu kiện mới. Khi đó, cần kiểm tra cả vị trí gia cường và các cấu kiện nhận tải liên quan.
- Thay đổi liên kết kết cấu: Việc gia cố nút khung, liên kết dầm – cột hoặc liên kết thép có thể làm thay đổi độ cứng và sự phân phối nội lực.
Trong các trường hợp trên, thử tải giúp kiểm tra kết cấu cũ và phần gia cường có cùng làm việc theo giả thiết thiết kế hay không.
Xem thêm: Quy trình thẩm tra thiết kế kết cấu giúp phát hiện sai sót như thế nào?
Cấu kiện phải chịu tải trọng sử dụng lớn
Cấu kiện chịu tải trọng lớn hoặc tải tập trung thường có yêu cầu kiểm soát cao hơn. Sai lệch nhỏ trong thiết kế hay thi công cũng có thể ảnh hưởng đến an toàn sử dụng.
Những vị trí cần chú ý gồm:

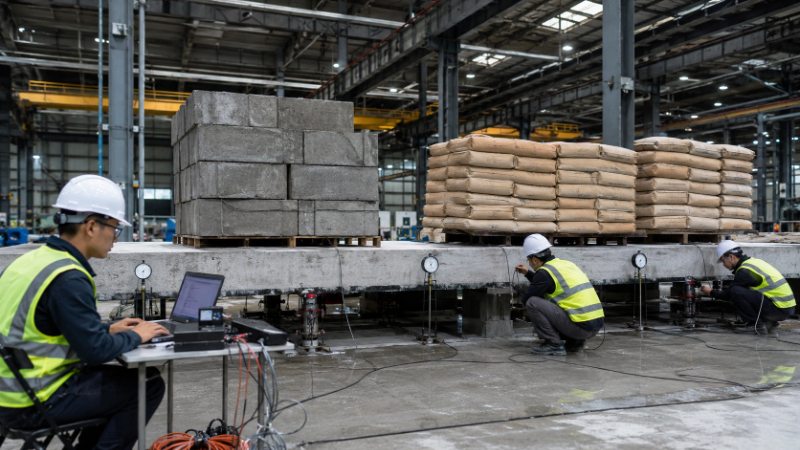

- Sàn kho hàng: Tải trọng thay đổi theo cách xếp hàng, chiều cao kệ và vị trí xe nâng hoạt động.
- Sàn đặt thiết bị: Máy móc có thể tạo tải tập trung, rung động hoặc lực động mà tải trọng tĩnh thông thường chưa phản ánh đầy đủ.
- Sàn nhà xưởng: Việc thay đổi dây chuyền sản xuất có thể làm tải trọng sau gia cường cao hơn tải trọng sử dụng trước đây.
- Bể chứa và khu vực tập kết vật liệu: Tải trọng thường duy trì trong thời gian dài, đòi hỏi kiểm soát độ võng, nứt và biến dạng.

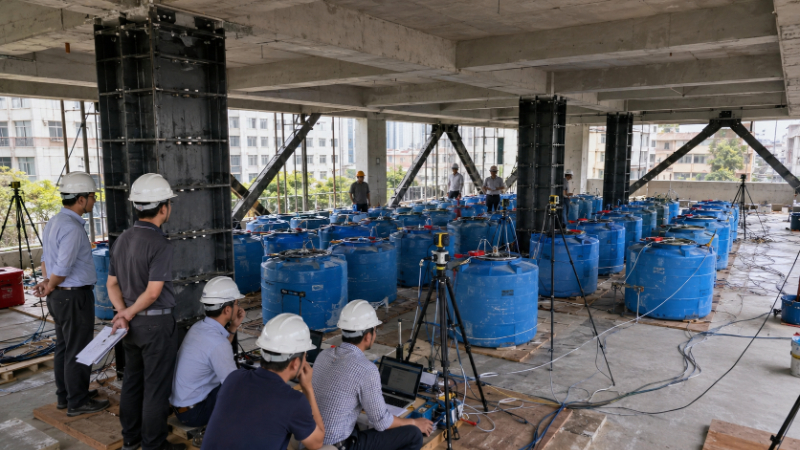

Thử tải trong trường hợp này phải mô phỏng phù hợp với mục tiêu sử dụng. Không nên tự chất tải bằng vật liệu có sẵn khi chưa có sơ đồ và trình tự kiểm soát.
Hồ sơ thiết kế và chất lượng thi công chưa đủ rõ
Việc kiểm tra gia cường kết cấu sẽ khó đưa ra kết luận chắc chắn nếu thiếu thông tin về kết cấu ban đầu hoặc quá trình thi công thực tế.
Thử tải cần được cân nhắc khi:
- Thiếu bản vẽ hoàn công: Kích thước cấu kiện, bố trí cốt thép hoặc vật liệu thực tế không được thể hiện đầy đủ.
- Không xác định chắc chắn vật liệu hiện hữu: Cường độ bê tông, đặc điểm cốt thép hoặc tình trạng liên kết chưa được kiểm tra rõ.
- Thi công khác phương án thiết kế: Vị trí, kích thước hoặc loại vật liệu gia cường có sai khác so với hồ sơ đã phê duyệt.
- Không có đủ nhật ký và kết quả thí nghiệm: Chất lượng keo, bu lông, mối hàn hoặc vật liệu bổ sung chưa được chứng minh đầy đủ.
Tuy nhiên, thử tải không thay thế hoàn toàn việc kiểm tra hồ sơ và chất lượng thi công. Các nội dung này vẫn phải được đánh giá trước khi lập phương án chất tải.
Tính toán chưa đủ cơ sở kết luận khả năng chịu tải
Mô hình tính toán luôn cần các thông số đầu vào. Nếu thông tin hiện trạng thiếu hoặc có nhiều giả định, kết quả tính có thể chưa phản ánh chính xác sự làm việc thực tế.
Một số khó khăn thường gặp gồm:
- Không xác định rõ mức độ suy giảm của kết cấu cũ.
- Khó mô phỏng liên kết giữa phần hiện hữu và phần gia cường.
- Sơ đồ chịu lực thực tế khác với bản vẽ ban đầu.
- Tải trọng sử dụng đã thay đổi nhiều lần.
- Cấu kiện có vết nứt hoặc biến dạng tồn tại từ trước.
Trong trường hợp này, số liệu thử tải được dùng để bổ sung cho tính toán. Hai nguồn thông tin cần được phân tích cùng nhau, thay vì chỉ dựa vào một kết quả riêng lẻ.
Cần chứng minh hiệu quả gia cường trước khi sử dụng
Với một số công trình, chủ đầu tư cần dữ liệu thực tế trước khi cho phép vận hành trở lại. Yêu cầu này thường xuất hiện tại nhà xưởng, kho hàng hoặc khu vực có tải trọng tập trung.
Thử tải có thể cung cấp thông tin về:
- Mức chuyển vị của cấu kiện tại từng cấp tải.
- Khả năng phục hồi sau khi dỡ tải.
- Sự xuất hiện hoặc phát triển của vết nứt.
- Phản ứng tại mối nối và vùng được gia cường.
- Mức độ phù hợp giữa số liệu đo và tính toán dự báo.
Kết quả này chỉ phản ánh cấu kiện, mức tải và điều kiện thí nghiệm đã thực hiện. Không nên mở rộng kết luận cho toàn bộ công trình nếu phạm vi kiểm tra không đủ đại diện.
Quy trình thử tải kết cấu sau gia cường
Quy trình thử tải phải được chuẩn bị trước khi đưa tải lên cấu kiện. Mỗi bước cần xác định rõ người phụ trách, thiết bị đo, điều kiện dừng và biện pháp an toàn.
Quá trình thực hiện thường gồm:
- Thu thập hồ sơ: Kiểm tra bản vẽ hiện trạng, thiết kế gia cường, thuyết minh tính toán, nhật ký thi công và kết quả thí nghiệm vật liệu.
- Khảo sát cấu kiện: Xác định kích thước, nhịp, vị trí liên kết, vết nứt, độ võng ban đầu và điều kiện tiếp cận hiện trường.
- Lựa chọn vị trí thử: Cấu kiện được chọn phải phù hợp với mục tiêu đánh giá và có tính đại diện cho phạm vi cần kiểm tra.
- Lập đề cương thử tải: Đề cương quy định sơ đồ chất tải, cấp tải, thời gian giữ tải, vị trí đo, tiêu chí dừng và biện pháp xử lý sự cố.

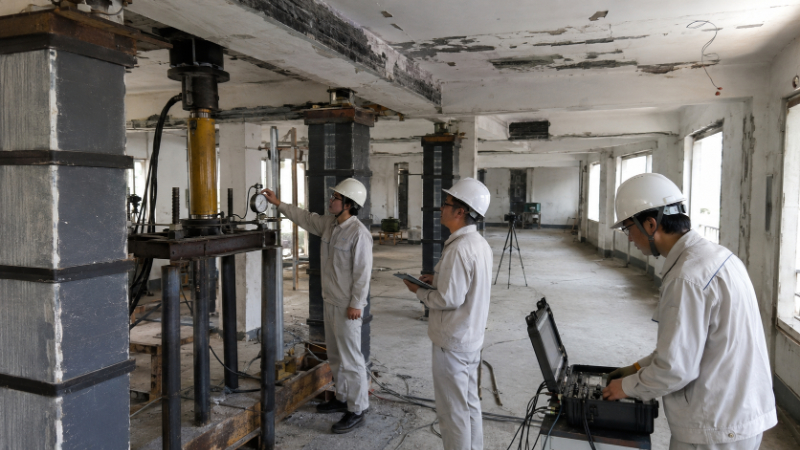

- Lắp thiết bị quan trắc: Thiết bị được bố trí để theo dõi chuyển vị, biến dạng, vết nứt và các dấu hiệu bất thường tại vùng gia cường.
- Gia tải theo từng cấp: Tải trọng được tăng theo trình tự đã phê duyệt. Số liệu phải được ghi nhận tại từng cấp, không tăng tải khi xuất hiện dấu hiệu mất an toàn.
- Dỡ tải và đo phục hồi: Sau thời gian giữ tải, tải được tháo theo trình tự. Độ võng còn lại và khả năng phục hồi của cấu kiện tiếp tục được theo dõi.
- Phân tích và lập báo cáo: Số liệu đo được so sánh với tính toán, tiêu chí chấp nhận và trạng thái thực tế để đưa ra kết luận trong phạm vi thử nghiệm.
Chủ đầu tư có thể tham khảo dịch vụ thí nghiệm thử tải kết cấu công trình để hiểu thêm cách lập đề cương, bố trí tải và quan trắc tại hiện trường.
Kết luận
Thử tải kết cấu sau gia cường không bắt buộc trong mọi trường hợp. Phương pháp này cần được cân nhắc khi kết cấu chịu tải lớn, hồ sơ chưa đầy đủ, sơ đồ chịu lực thay đổi hoặc tính toán chưa đủ độ tin cậy.
Trước khi quyết định, chủ đầu tư nên kiểm tra hồ sơ, khảo sát hiện trường và xác định rõ mục tiêu sử dụng. Nếu cần kiểm chứng trực tiếp, BỐN IBST có thể hỗ trợ đánh giá hiện trạng, lập đề cương thử tải và đề xuất phạm vi kiểm tra phù hợp.
