Thẩm tra tải trọng công trình giúp phát hiện sai lệch ngay từ dữ liệu đầu vào của quá trình tính toán kết cấu. Nếu tải trọng bị xác định thiếu, đặt sai vị trí hoặc tổ hợp chưa đầy đủ, nội lực và kích thước cấu kiện có thể không phản ánh đúng điều kiện làm việc. Trong bài viết này, BỐN IBST phân tích 7 sai sót thường gặp khi kiểm tra tải trọng thiết kế. Nội dung cũng làm rõ ảnh hưởng của từng lỗi và cách rà soát trước khi hoàn thiện hồ sơ.
Thẩm tra tải trọng công trình cần kiểm tra những gì?
Thẩm tra tải trọng không chỉ là đối chiếu một vài giá trị trong thuyết minh. Quá trình này cần kiểm tra từ công năng, dữ liệu đầu vào đến cách tải trọng được đưa vào mô hình.
Đối với mỗi công trình xây dựng, tải trọng phải phù hợp với quy mô, hình thức kết cấu và điều kiện sử dụng thực tế. Một giá trị có thể đúng với văn phòng nhưng không phù hợp với kho hàng, phòng máy hoặc khu vực tập trung đông người.
Các nội dung cần rà soát gồm:
- Căn cứ xác định tải trọng: Kiểm tra tiêu chuẩn áp dụng, nhiệm vụ thiết kế, công năng từng khu vực và thông số do chủ đầu tư hoặc nhà cung cấp thiết bị cung cấp.
- Loại và giá trị tải trọng: Rà soát tĩnh tải, hoạt tải, tải gió, tải thiết bị, tải trọng đặc biệt và những tác động có thể xuất hiện trong quá trình sử dụng.
- Vị trí tác dụng: Kiểm tra tải được đặt đúng cấu kiện, đúng phương, đúng cao độ và đúng phạm vi truyền tải hay chưa.
- Khai báo trong mô hình: Đối chiếu giá trị trong bảng tính với tải trọng đã nhập vào ETABS, SAP2000 hoặc phần mềm tính toán tương đương.
- Tổ hợp tải trọng: Xem xét hệ số, khả năng xuất hiện đồng thời và các trường hợp bất lợi dùng để kiểm tra kết cấu.
7 sai sót thường gặp khi thẩm tra tải trọng công trình
Phần lớn lỗi tải trọng xuất hiện trong quá trình xác định số liệu, quy đổi hoặc nhập mô hình. Dưới đây là 7 sai sót cần được chú ý khi thẩm tra.
1. Chọn hoạt tải không đúng công năng sử dụng
Hoạt tải phụ thuộc vào mục đích sử dụng của từng khu vực. Việc áp dụng một giá trị chung cho toàn bộ mặt bằng có thể làm sai kết quả tính toán.

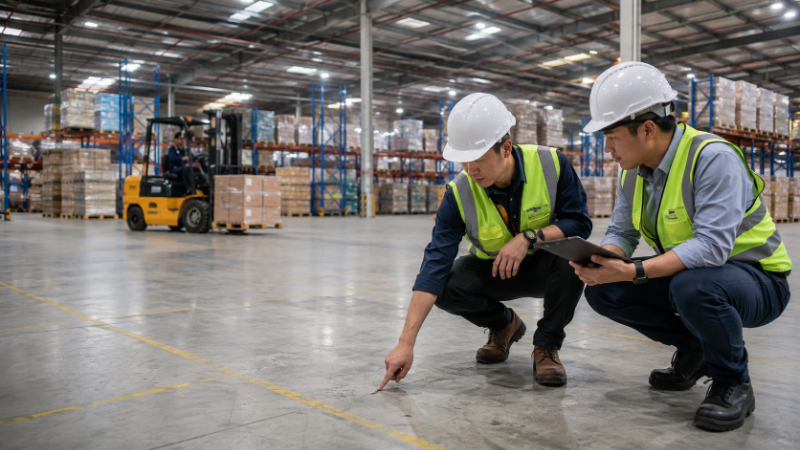

Ví dụ, phòng làm việc, hành lang, khu vực tập trung đông người, kho hàng và phòng kỹ thuật không có cùng điều kiện sử dụng. Kho còn phải xét đến cách xếp hàng, mật độ lưu trữ và khả năng thay đổi dây chuyền khai thác.
Khi kiểm tra tải trọng thiết kế, cần đối chiếu công năng trên bản vẽ kiến trúc với bảng khai báo hoạt tải. Những khu vực có tên gọi chưa rõ phải được xác nhận với chủ đầu tư.
Nếu lấy hoạt tải thấp hơn thực tế, sàn và dầm có thể thiếu khả năng chịu lực. Ngược lại, giá trị quá lớn làm tăng kích thước cấu kiện, cốt thép và chi phí xây dựng.
Xem thêm: Thẩm tra là gì? Phân biệt thẩm tra và thẩm định trong hoạt động xây dựng
2. Bỏ sót tĩnh tải hoàn thiện và thiết bị cố định
Phần mềm có thể tự tính trọng lượng bản thân của dầm, cột, sàn và vách. Tuy nhiên, chức năng này không bao gồm toàn bộ tải trọng thường xuyên của công trình.
Những thành phần dễ bị bỏ sót gồm:
- Lớp hoàn thiện sàn: Lớp cán nền, gạch lát, đá hoàn thiện hoặc lớp tạo dốc đều tạo thêm tải trọng lên sàn.
- Tường và trần: Tường xây, vách ngăn, trần treo cùng hệ khung phải được xác định theo cấu tạo thực tế.
- Hệ thống kỹ thuật: Đường ống, máng cáp, thiết bị thông gió và các cụm kỹ thuật cố định có thể tạo tải đáng kể.
- Thiết bị trên mái: Bồn nước, máy lạnh, pin mặt trời hoặc cụm thiết bị cần được kiểm tra riêng theo vị trí lắp đặt.
3. Quy đổi tải trọng phân bố chưa đúng
Một số tải trọng phải được chuyển từ tải mặt hoặc tải tập trung thành tải đường để đưa vào mô hình. Sai phạm vi quy đổi sẽ làm thay đổi đường truyền tải trong kết cấu.
Ví dụ, tải của tường xây thường được đưa về dầm hoặc sàn bên dưới. Nếu toàn bộ tải tường được chia đều trên diện tích sàn, ảnh hưởng cục bộ tại vị trí tường có thể không được thể hiện đúng.
Tương tự, tải mái truyền xuống xà gồ, vì kèo, cột và móng theo từng diện chịu tải. Không thể chỉ lấy tổng tải chia đều cho mọi cấu kiện mà bỏ qua sơ đồ truyền lực.
Khi thẩm tra, cần kiểm tra cách xác định diện chịu tải, nhịp làm việc và cấu kiện tiếp nhận. Tổng giá trị tải đúng nhưng phân phối sai vẫn có thể tạo ra kết quả nội lực không chính xác.
4. Đặt sai vị trí, phương hoặc điểm tác dụng
Giá trị tải trọng có thể được tính đúng nhưng lại gán nhầm cấu kiện hoặc sai phương tác dụng. Đây là lỗi khó nhận ra nếu chỉ đọc bảng tính mà không kiểm tra trực tiếp mô hình.
Các trường hợp thường gặp là tải đứng bị nhập sai dấu, tải ngang đặt nhầm phương hoặc tải thiết bị gán vào nút không liên kết đúng với kết cấu. Độ lệch tâm của thiết bị, bồn chứa và cầu trục cũng có thể bị bỏ qua.
Với tải tập trung, vị trí tác dụng ảnh hưởng trực tiếp đến mô men, lực cắt và phản lực gối. Chỉ cần dịch chuyển điểm đặt sang dầm khác, kết quả thiết kế của cả khu vực có thể thay đổi.
5. Xác định thiếu hoặc sai tải trọng gió
Tải trọng gió ảnh hưởng rõ đến công trình cao tầng, nhà công nghiệp nhịp lớn, mái nhẹ và kết cấu có mặt đứng thoáng. Sai số tải gió có thể làm thay đổi chuyển vị và nội lực toàn hệ.
Khi rà soát, cần kiểm tra số liệu gió theo vị trí xây dựng, dạng địa hình, chiều cao công trình và đặc điểm bề mặt đón gió. Hệ số khí động cũng phải phù hợp với hình dạng mái, mặt đứng và hướng tác dụng.
Một lỗi thường gặp là chỉ xét gió theo một chiều hoặc bỏ qua trường hợp đổi dấu. Đối với kết cấu không đối xứng, mỗi hướng gió có thể tạo ra một trường hợp bất lợi khác nhau.
Tải gió còn phải được gán đúng lên hệ chịu lực. Nếu tải chỉ đặt lên một số nút hoặc tầng không đúng phạm vi, chuyển vị ngang và lực truyền xuống móng sẽ bị sai lệch.
6. Bỏ qua tải trọng đặc biệt và điều kiện sử dụng thực tế
Không phải mọi tải trọng đều xuất hiện thường xuyên. Tuy nhiên, tải có khả năng phát sinh trong thi công hoặc khai thác vẫn phải được nhận diện trước khi tính toán.
Tùy loại công trình, hồ sơ có thể cần xem xét:
- Tải trọng thiết bị và rung động: Máy móc hoạt động có thể tạo tải động khác với trọng lượng tĩnh ghi trong catalogue.
- Tải trọng thi công: Việc tập kết vật liệu, đổ bê tông hoặc sử dụng thiết bị nâng có thể tạo tải lớn trong một giai đoạn ngắn.
- Tác động nhiệt độ: Kết cấu dài, mái thép hoặc cấu kiện ngoài trời có thể phát sinh nội lực do co giãn nhiệt.
- Tải trọng động đất: Cần được xem xét theo vị trí, quy mô và tiêu chuẩn áp dụng cho công trình.
- Thay đổi công năng: Chuyển văn phòng thành kho hoặc bổ sung thiết bị có thể làm tải sử dụng vượt giả thiết thiết kế ban đầu.
7. Rà soát tổ hợp tải chưa đầy đủ hoặc dùng sai hệ số
Kết cấu không chỉ chịu từng loại tải riêng lẻ. Nhiều tải trọng có thể xuất hiện đồng thời, vì vậy cần lập tổ hợp để tìm ra trường hợp bất lợi cho từng cấu kiện.
Sai sót thường gặp là thiếu chiều tác dụng của tải gió, dùng một tổ hợp cho mọi nội dung kiểm tra hoặc áp dụng sai hệ số. Một tổ hợp bất lợi cho cột chưa chắc bất lợi cho dầm, sàn hoặc móng.
Việc rà soát tổ hợp tải cần phân biệt mục tiêu kiểm tra khả năng chịu lực với mục tiêu kiểm soát độ võng, chuyển vị và nứt. Nếu sử dụng nhầm tổ hợp, cấu kiện có thể đạt yêu cầu ở một trạng thái nhưng không đáp ứng điều kiện sử dụng.
Thẩm tra tải trọng trước khi hoàn thiện thiết kế
Thẩm tra tải trọng công trình giúp phát hiện sớm lỗi về công năng, dữ liệu đầu vào, vị trí đặt tải và tổ hợp tính toán. Đây là bước cần thiết trước khi chốt tiết diện cấu kiện và phát hành bản vẽ thi công.
Nếu cần rà soát thuyết minh, mô hình và bản vẽ kết cấu, chủ đầu tư có thể tham khảo dịch vụ tư vấn thẩm tra thiết kế công trình của BỐN IBST. Hãy gửi hồ sơ hiện có để được xác định phạm vi kiểm tra phù hợp.
