Lắp pin mặt trời, bồn nước, dàn nóng hoặc hệ thống đường ống có thể làm thay đổi tải trọng tác dụng lên mái. Tuy nhiên, không phải trường hợp nào cũng cần thử tải mái công trình. Chủ đầu tư cần xem xét hồ sơ thiết kế, hiện trạng kết cấu và đặc điểm thiết bị trước khi lựa chọn phương pháp đánh giá. Trong bài viết này, BỐN IBST sẽ làm rõ những trường hợp nên cân nhắc thử tải, nội dung cần kiểm tra và cách xử lý khi mái chưa đáp ứng yêu cầu tăng tải.
Những trường hợp cần cân nhắc thử tải mái công trình
Thử tải được cân nhắc khi hồ sơ và tính toán chưa đủ cơ sở kết luận về khả năng chịu lực. Việc thử phải có phương án kỹ thuật và giới hạn kiểm soát rõ ràng.
Hồ sơ thiết kế mái bị thiếu hoặc không còn đáng tin cậy
Hồ sơ thiết kế là cơ sở để xác định sơ đồ chịu lực, vật liệu, tiết diện cấu kiện và tải trọng ban đầu. Khi thiếu các dữ liệu này, việc đánh giá khả năng tăng tải mái có thể gặp nhiều hạn chế.
Một số trường hợp thường gặp gồm:
- Không có bản vẽ kết cấu: Nhà xưởng đã sử dụng lâu năm nhưng chỉ còn bản vẽ kiến trúc hoặc sơ đồ mặt bằng. Thông tin về kèo, xà gồ, giằng và liên kết không được thể hiện đầy đủ.
- Thi công khác với hồ sơ: Tiết diện cấu kiện, khoảng cách xà gồ hoặc vị trí giằng tại hiện trường không giống bản vẽ. Kết quả tính toán theo hồ sơ vì vậy có thể không phản ánh đúng kết cấu thực tế.
- Mái từng được cải tạo: Công trình đã thay tôn, bổ sung khung phụ, mở ô kỹ thuật hoặc lắp thiết bị nhưng không cập nhật bản vẽ hoàn công. Các thay đổi này cần được ghi nhận khi đánh giá.
Trong những trường hợp trên, đơn vị chuyên môn phải đo đạc và xây dựng lại dữ liệu hiện trạng. Thử tải mái công trình chỉ được đề xuất nếu khảo sát và tính toán vẫn chưa đủ để kiểm chứng khả năng làm việc của mái.
Xem thêm: Kiểm định công trình khi thay đổi công năng có cần đánh giá lại?
Mái đã xuống cấp hoặc xuất hiện dấu hiệu bất thường
Khả năng chịu lực hiện tại có thể khác so với thời điểm công trình mới hoàn thành. Tình trạng ăn mòn, biến dạng hoặc hư hỏng liên kết đều có thể làm giảm độ cứng và độ ổn định của hệ mái.
Chủ đầu tư cần lưu ý khi mái có các biểu hiện sau:
- Võng hoặc biến dạng cục bộ: Xà gồ, dầm hay thanh kèo bị cong rõ rệt. Một số vị trí mái có thể đọng nước hoặc không còn giữ được hình dạng ban đầu.
- Ăn mòn cấu kiện thép: Bề mặt kèo, xà gồ, bản mã hoặc bulông bị gỉ. Mức độ ảnh hưởng cần được xác định qua chiều dày còn lại và vị trí hư hỏng.
- Liên kết có dấu hiệu suy giảm: Bulông bị lỏng, mối hàn nứt, bản mã biến dạng hoặc vít liên kết mái bị bong. Đây là những vị trí ảnh hưởng trực tiếp đến đường truyền tải.
- Công trình từng gặp sự cố: Mái đã chịu tác động của cháy, gió lớn, va chạm, thấm kéo dài hoặc lún lệch. Việc kiểm tra không nên chỉ giới hạn tại khu vực dự kiến đặt thiết bị.
Với mái có dấu hiệu bất thường, không được tự ý chất tải để kiểm tra. Cần khảo sát nguyên nhân hư hỏng trước, sau đó mới quyết định sửa chữa, tính toán hoặc thử tải.
Thiết bị mới làm tăng tải mái đáng kể
Tăng tải mái không chỉ được xác định bằng tổng khối lượng thiết bị. Cách bố trí, diện tích truyền tải và vị trí đặt chân đỡ cũng ảnh hưởng đến phản ứng của kết cấu.
Các thiết bị cần được đánh giá kỹ gồm:
- Bồn nước và thiết bị có tải trọng tập trung: Tải trọng truyền qua số lượng chân đỡ nhỏ có thể gây bất lợi cho bản mái, dầm hoặc xà gồ ngay bên dưới.
- Dàn nóng và thiết bị cơ khí: Ngoài trọng lượng bản thân, thiết bị còn có thể tạo rung động trong quá trình vận hành. Hệ khung đỡ và liên kết phải phù hợp với đặc điểm này.
- Đường ống, máng cáp và sàn thao tác: Từng hạng mục có thể không quá nặng nhưng tổng tải trọng bổ sung trên một khu vực mái vẫn cần được tính đến.
- Kho chứa hoặc khu vực bảo trì: Thay đổi công năng mái có thể làm xuất hiện tải trọng người, vật tư và thiết bị di chuyển mà thiết kế ban đầu chưa xét tới.
Nếu thiết bị đặt đúng vị trí dầm hoặc có hệ khung phân phối tải phù hợp, đôi khi chỉ cần tính toán kiểm tra. Ngược lại, thử tải mái công trình có thể được cân nhắc khi không xác định chắc chắn độ cứng hoặc khả năng làm việc thực tế.
Cần kiểm tra mái trước lắp pin mặt trời
Hệ thống pin mặt trời thường phủ trên diện tích lớn và tồn tại lâu dài cùng công trình. Vì vậy, kiểm tra mái trước lắp pin mặt trời phải xem xét toàn bộ hệ chịu lực thay vì chỉ kiểm tra tấm tôn.
Phạm vi đánh giá thường bao gồm:
- Trọng lượng hệ thống: Cần tổng hợp khối lượng tấm pin, thanh ray, khung đỡ, đối trọng, dây dẫn và các thiết bị phụ trợ trên mái.
- Tác động của gió: Khung và tấm pin có thể tiếp nhận áp lực hoặc lực hút gió. Tác động này truyền qua liên kết xuống xà gồ, kèo và khung chính.
- Tải trọng thi công, bảo trì: Người và vật tư tập kết trên mái có thể tạo tải tập trung trong quá trình lắp đặt, vệ sinh hoặc sửa chữa hệ thống.
- Điều kiện liên kết: Vít, kẹp hoặc chân đỡ phải phù hợp với loại mái. Việc khoan, cắt hay đặt liên kết không đúng vị trí có thể ảnh hưởng đến cấu kiện và khả năng chống thấm.Thử tải mái nhà xưởng không phải bước bắt buộc trong mọi dự án pin mặt trời. Trước hết cần kiểm tra hiện trạng, dựng mô hình tính toán và xác định đầy đủ các trường hợp tải trọng.
Cần kiểm tra những gì trước khi quyết định thử tải mái?
Mái là một bộ phận trong hệ chịu lực của công trình xây dựng. Vì vậy, việc đánh giá phải xem xét đường truyền tải từ thiết bị xuống xà gồ, kèo, cột và các bộ phận liên quan.
- Rà soát hồ sơ hiện có: Thu thập bản vẽ thiết kế, hồ sơ hoàn công, thuyết minh tính toán và tài liệu về các lần sửa chữa. Hồ sơ càng đầy đủ thì phạm vi khảo sát bổ sung càng rõ.
- Khảo sát kết cấu thực tế: Đo tiết diện, khoảng cách cấu kiện, nhịp chịu lực và vị trí liên kết. Kết quả cần được đối chiếu với bản vẽ thay vì mặc định hiện trạng giống hồ sơ.
- Ghi nhận hư hỏng: Kiểm tra độ võng, ăn mòn, nứt, thấm, biến dạng và tình trạng bulông, mối hàn. Những hư hỏng có ảnh hưởng phải được đánh giá trước khi tăng tải mái.
- Xác định tải trọng thiết bị: Làm rõ khối lượng, kích thước, vị trí chân đỡ, chế độ vận hành và phương án thi công. Với pin mặt trời cần tính thêm khung đỡ, liên kết và tác động của gió.
- Tính toán khả năng chịu lực: Kiểm tra các cấu kiện theo tải trọng và tổ hợp tải trọng phù hợp. Nếu kết quả đủ tin cậy, có thể không cần thử tải thực tế.

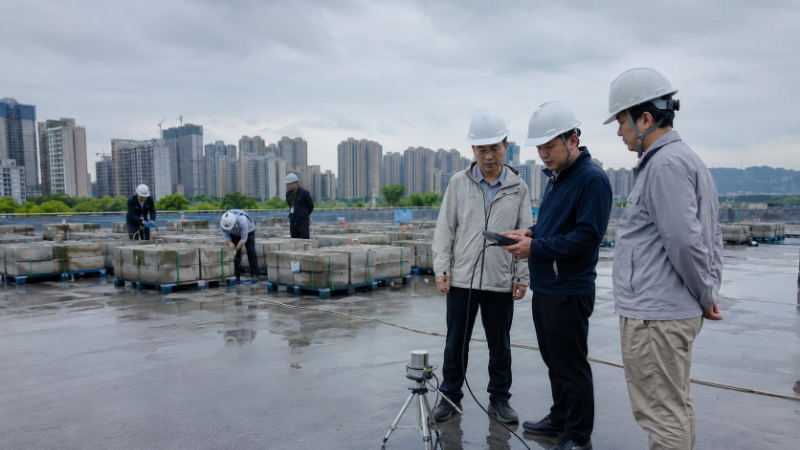

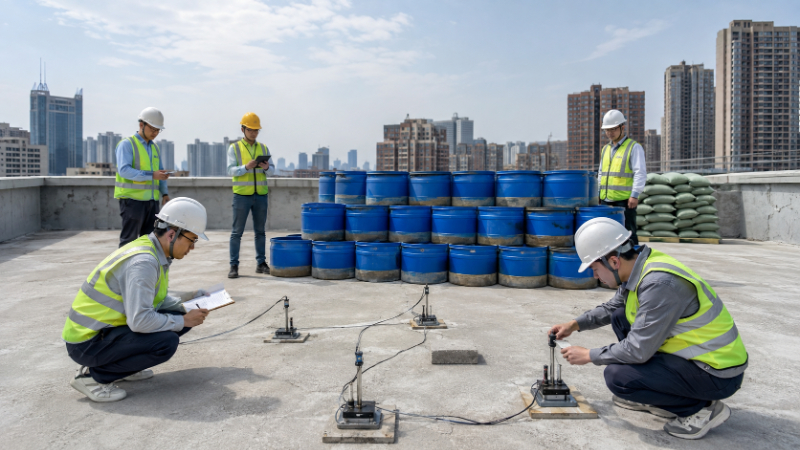

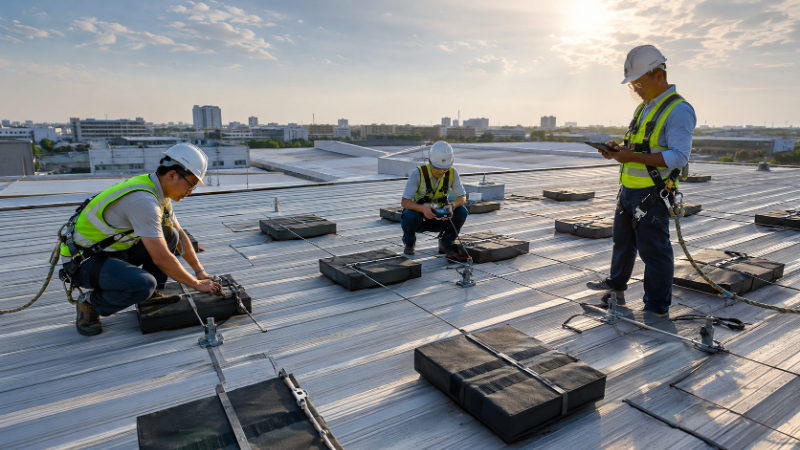

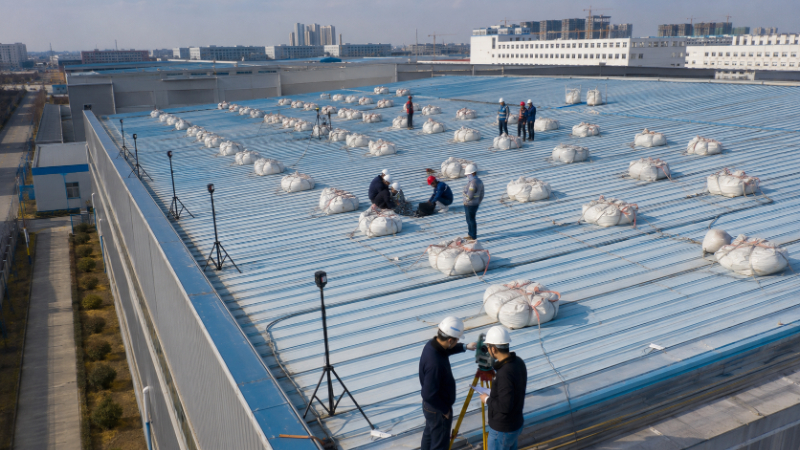

Thử tải mái nhà xưởng được thực hiện như thế nào?
Nội dung thử phải được thiết kế riêng theo loại mái, mục tiêu kiểm tra và thiết bị dự kiến lắp đặt. Chủ công trình không nên tự chất vật liệu hoặc bơm nước lên mái để thử.
Một phương án thí nghiệm thử tải kết cấu công trình thường gồm các bước sau:
- Xác định mục tiêu thử: Làm rõ cấu kiện cần kiểm tra, phạm vi mái, tải trọng dự kiến và thông số cần theo dõi. Mục tiêu phải gắn với phương án sử dụng sau thử.
- Lập sơ đồ gia tải: Tải thử được bố trí theo vị trí, diện tích và đường truyền lực cần kiểm chứng. Phương án phải hạn chế tạo tải tập trung ngoài dự kiến.
- Lắp thiết bị quan trắc: Tùy kết cấu, đơn vị thực hiện có thể đo độ võng, chuyển vị, biến dạng, rung động hoặc sự phát triển của vết nứt.
- Gia tải theo từng cấp: Mỗi cấp tải được đưa vào có kiểm soát và duy trì đủ thời gian để ghi nhận phản ứng. Quá trình phải có giới hạn dừng khi xuất hiện dấu hiệu bất thường.
- Dỡ tải và theo dõi phục hồi: Sau khi tháo tải, các thông số tiếp tục được đo để xác định độ phục hồi và biến dạng còn lại của mái..
Liên hệ BỐN IBST để đánh giá khả năng tăng tải mái
Thử tải mái công trình chỉ nên thực hiện khi có mục tiêu rõ ràng, phương án kiểm soát và cơ sở đánh giá phù hợp. Trước đó, chủ đầu tư cần rà soát hồ sơ, khảo sát hiện trạng, xác định tải trọng thiết bị và kiểm tra khả năng chịu lực của hệ mái.
Nếu đang dự kiến lắp pin mặt trời, bồn nước, dàn nóng hoặc thiết bị kỹ thuật, hãy gửi bản vẽ mái, ảnh hiện trạng và thông số thiết bị cho BỐN IBST. Các dữ liệu này giúp xác định phạm vi khảo sát, tính toán và thử tải cần thiết trước khi triển khai.
