Thử tải cọc là công tác kiểm tra khả năng chịu lực và độ lún thực tế của cọc dưới tác dụng của tải trọng. Kết quả thí nghiệm giúp chủ đầu tư đối chiếu với thiết kế, kiểm soát chất lượng thi công và hoàn thiện hồ sơ nghiệm thu móng. Tùy loại cọc, tải trọng và điều kiện mặt bằng, công trình có thể áp dụng nén tĩnh, thử động PDA hoặc phương pháp hộp tải trọng. Trong bài viết này, Bốn IBST sẽ trình bày quy trình, phương pháp và những tiêu chí cần xem xét khi đánh giá kết quả thử tải.
Thử tải cọc là gì và thực hiện nhằm mục đích nào?
Thử tải cọc là quá trình tác dụng tải có kiểm soát lên cọc, đồng thời đo chuyển vị, độ lún hoặc phản ứng động. Dữ liệu thu được phản ánh khả năng làm việc thực tế của cọc trong nền đất.
Trong hoạt động xây dựng, sức chịu tải của cọc thường được dự báo từ số liệu khảo sát địa chất và tính toán thiết kế. Tuy nhiên, kết quả thực tế còn chịu ảnh hưởng bởi phương pháp thi công, chất lượng vật liệu, thời gian nghỉ và sự biến động của các lớp đất.
Thử tải cọc được thực hiện nhằm các mục đích chính:
- Xác định sức chịu tải thực tế: Kết quả cho biết cọc có khả năng tiếp nhận tải trọng dự kiến hay không, từ đó kiểm chứng các thông số đã sử dụng trong thiết kế móng.
- Theo dõi độ lún của cọc: Chuyển vị được đo tại từng cấp tải để đánh giá mức độ lún, tốc độ lún và khả năng ổn định khi cọc chịu lực.
- Kiểm tra chất lượng thi công: Thử tải giúp phát hiện những bất thường liên quan đến chiều sâu, tiết diện, vật liệu, quá trình ép, đóng hoặc thi công cọc khoan nhồi.
- Hỗ trợ điều chỉnh thiết kế: Nếu kết quả chênh lệch đáng kể so với dự báo, đơn vị thiết kế có thể xem xét lại chiều dài cọc, số lượng cọc hoặc tải trọng phân bổ.
- Cung cấp dữ liệu nghiệm thu: Báo cáo thử tải là một trong những căn cứ kỹ thuật để các bên đánh giá chất lượng cọc trước khi triển khai phần móng tiếp theo.
Quy trình thử tải cọc và tiêu chí đánh giá kết quả
Quy trình dưới đây tập trung vào thử tải tĩnh nén dọc trục. Đây là phương pháp tác dụng tải trực tiếp lên đầu cọc và theo dõi chuyển vị qua từng cấp tải đã được xác định trong đề cương.
Chuẩn bị hồ sơ và kiểm tra cọc thử
Trước khi lắp đặt thiết bị, đơn vị thực hiện cần xác định rõ mục tiêu thí nghiệm, tải trọng thiết kế, tải trọng thử lớn nhất và phương pháp tạo phản lực.
Hồ sơ cần thu thập thường gồm:
- Hồ sơ khảo sát địa chất và mặt cắt phân bố các lớp đất.
- Bản vẽ thiết kế móng và sơ đồ bố trí cọc.
- Thông tin loại cọc, kích thước, chiều dài và vật liệu.
- Nhật ký ép cọc, đóng cọc hoặc thi công cọc khoan nhồi.
- Thời điểm hoàn thành cọc và thời gian dự kiến thử tải.
- Yêu cầu kỹ thuật, tiêu chuẩn áp dụng và đề cương được phê duyệt.
Cọc thử phải được kiểm tra vị trí, cao độ đầu cọc và tình trạng bề mặt. Mặt bằng xung quanh cần đủ ổn định để bố trí hệ phản lực, thiết bị đo và khu vực vận hành an toàn.
Lắp đặt hệ phản lực và thiết bị đo

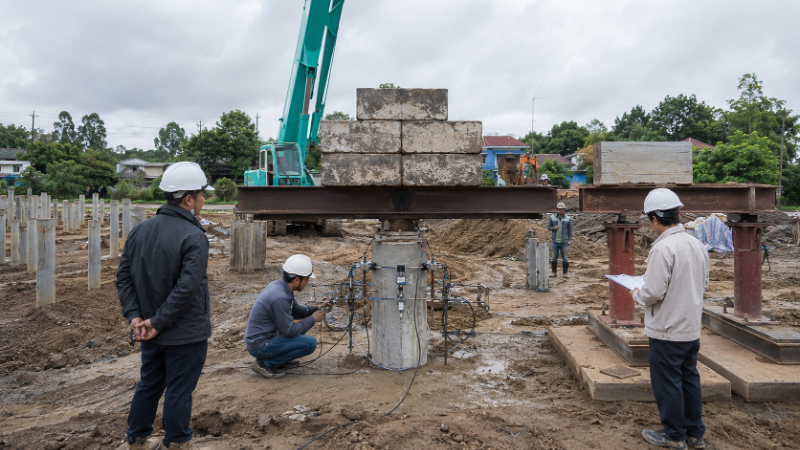

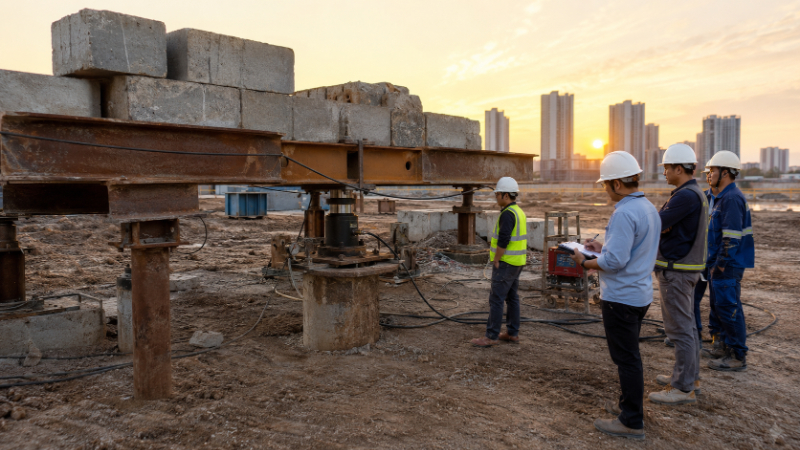

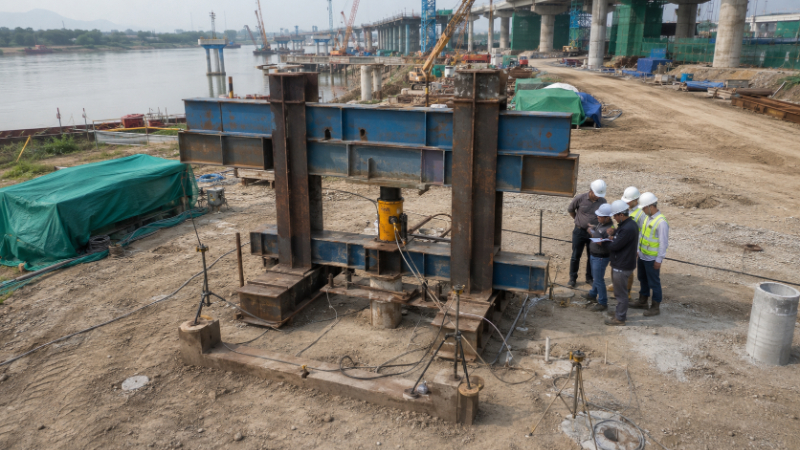

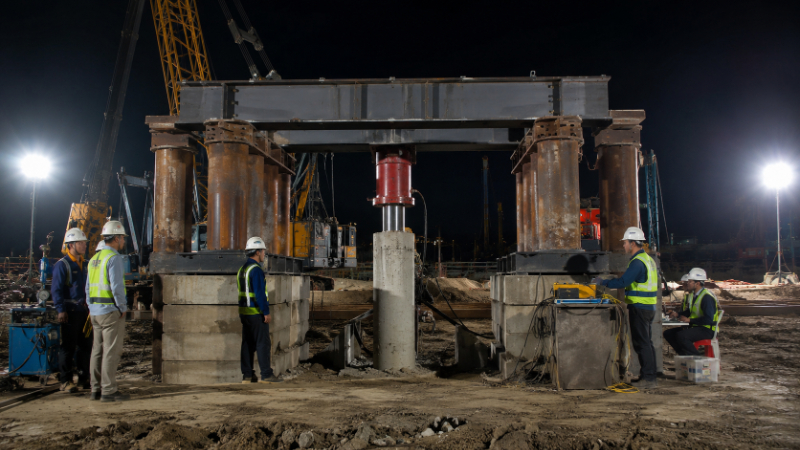

Hệ phản lực có nhiệm vụ tạo điểm tựa để kích thủy lực truyền tải xuống đầu cọc. Tùy điều kiện hiện trường, phản lực có thể được tạo bởi cọc neo, dầm neo hoặc hệ đối trọng.

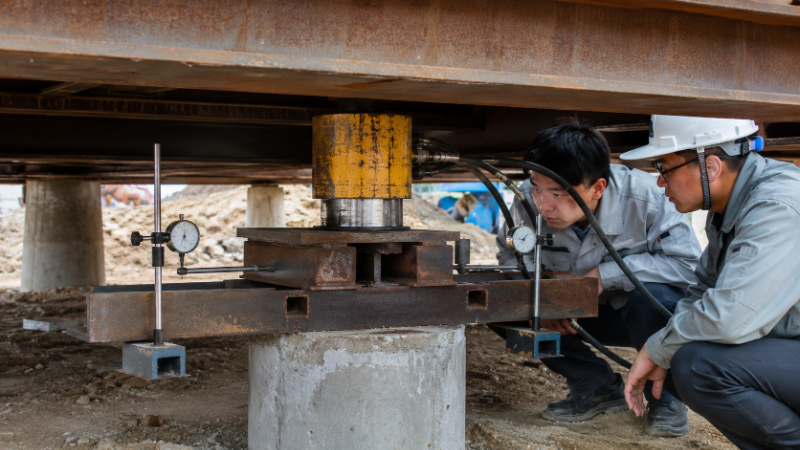

Các bộ phận quan trọng gồm kích thủy lực, thiết bị xác định tải, dầm chính, dầm phụ và hệ đo chuyển vị. Đồng hồ chuyển vị phải được gắn với hệ mốc độc lập, hạn chế ảnh hưởng từ biến dạng của dầm phản lực hoặc chuyển động của mặt bằng.
Trước khi gia tải cần kiểm tra:
- Khả năng chịu lực và độ ổn định của hệ phản lực.
- Vị trí đặt kích và sự đồng tâm với trục cọc.
- Tình trạng hiệu chuẩn của thiết bị đo.
- Độ cứng và tính độc lập của hệ mốc chuẩn.
- Phương án an toàn khi tải trọng tăng cao.
Lắp đặt sai tâm hoặc mốc đo không ổn định có thể làm sai lệch kết quả, ngay cả khi cọc được thi công đúng yêu cầu.
Gia tải, giữ tải và quan trắc chuyển vị
Tải trọng được tăng theo từng cấp quy định trong đề cương thử tải. Sau mỗi cấp, tải được duy trì trong khoảng thời gian cần thiết để theo dõi chuyển vị và tốc độ lún của cọc.
Tại mỗi thời điểm đọc số liệu, kỹ thuật viên cần ghi nhận tải trọng thực tế, chuyển vị tại các đồng hồ, thời gian giữ tải và những hiện tượng bất thường. Việc tăng cấp tiếp theo chỉ được thực hiện khi đáp ứng điều kiện ổn định theo quy trình áp dụng.
Quá trình thử phải dừng hoặc xử lý kịp thời khi xuất hiện một trong các tình huống như hệ phản lực mất ổn định, thiết bị đo dịch chuyển, tải không duy trì được hoặc cọc có biểu hiện lún tăng nhanh bất thường.
Dỡ tải và theo dõi độ phục hồi
Sau khi đạt tải trọng thử lớn nhất hoặc xuất hiện điều kiện dừng, tải được giảm theo từng cấp. Chuyển vị tiếp tục được ghi nhận để xác định mức độ phục hồi của cọc.
Độ lún dư sau khi dỡ tải là dữ liệu cần thiết khi phân tích khả năng làm việc của cọc. Cọc có thể phục hồi một phần chuyển vị đàn hồi, trong khi phần chuyển vị không phục hồi phản ánh biến dạng còn lại của hệ cọc – đất.
Phân tích đường cong tải trọng – chuyển vị
Số liệu thử được tổng hợp thành đường cong quan hệ giữa tải trọng và chuyển vị. Đường cong này cho thấy phản ứng của cọc khi tải tăng, khả năng ổn định tại từng cấp và xu hướng biến dạng gần tải trọng giới hạn.
Những nội dung chính cần đánh giá gồm:
- Tải trọng lớn nhất đã tác dụng lên cọc.
- Độ lún tương ứng với từng cấp tải.
- Tốc độ phát triển độ lún theo thời gian.
- Sự thay đổi độ dốc của đường cong tải trọng – chuyển vị.
- Độ phục hồi và độ lún dư sau khi dỡ tải.
- Các hiện tượng bất thường trong toàn bộ quá trình thử.
Những phương pháp thử tải cọc phổ biến
Phương pháp thử cần được lựa chọn theo loại cọc, tải trọng thiết kế, mục tiêu kiểm tra và điều kiện mặt bằng. Mỗi phương pháp cung cấp một nhóm dữ liệu khác nhau.
| Phương pháp | Nguyên lý | Phạm vi phù hợp | Điểm cần lưu ý |
| Nén tĩnh dọc trục | Dùng kích tác dụng tải lên đầu cọc | Kiểm chứng trực tiếp sức chịu tải và độ lún | Cần hệ phản lực, thời gian và mặt bằng |
| Thử động PDA | Đo lực và vận tốc khi cọc chịu tác động động | Kiểm tra nhanh nhiều cọc đóng hoặc ép | Cần thiết bị và người phân tích có chuyên môn |
| Hộp tải trọng Osterberg | Tạo tải hai chiều từ hộp đặt trong thân cọc | Cọc khoan nhồi có tải trọng thử lớn | Phải bố trí thiết bị ngay khi thi công cọc |
Khi nào cần thử tải cọc?
Thử tải thường được triển khai ở giai đoạn cọc thử hoặc trước khi thi công cọc đại trà. Trong một số trường hợp, thí nghiệm cũng được thực hiện để kiểm tra cọc đã thi công khi hồ sơ hoặc chất lượng có dấu hiệu bất thường.
Các trường hợp cần xem xét thử tải gồm:
- Kiểm chứng thiết kế móng: Áp dụng khi cần xác nhận sức chịu tải dự kiến trước khi triển khai cọc đại trà.
- Điều kiện địa chất phức tạp: Nền đất phân lớp không đều hoặc số liệu khảo sát còn hạn chế có thể làm tăng sai số khi dự báo sức chịu tải.
- Thay đổi giải pháp cọc: Việc điều chỉnh chiều dài, tiết diện, phương pháp thi công hoặc cao độ mũi cọc cần được đánh giá lại.
- Cọc có dấu hiệu bất thường: Lực ép cuối, độ chối, khối lượng bê tông hoặc nhật ký thi công khác đáng kể so với dự kiến.
- Hoàn thiện hồ sơ nghiệm thu: Kết quả thử cung cấp dữ liệu để chủ đầu tư, tư vấn giám sát và các bên liên quan xem xét chất lượng móng.
Khi kết quả thử tải cho thấy cọc không đáp ứng yêu cầu, cần xác định nguyên nhân trước khi lựa chọn phương án xử lý. Công tác này có thể được kết hợp với kiểm định chất lượng công trình xây dựng để thu thập đủ dữ liệu và đánh giá toàn diện hơn.
Xem thêm: Quy trình nghiệm thu công trình xây dựng
Kết luận
Thử tải cọc giúp kiểm chứng sức chịu tải, theo dõi độ lún và đánh giá khả năng làm việc thực tế của cọc trước khi nghiệm thu móng. Để kết quả có giá trị, công tác thử phải được chuẩn bị đúng hồ sơ, lắp đặt hệ phản lực ổn định, quan trắc đầy đủ và phân tích theo yêu cầu thiết kế.
