Kiểm định mái trước khi lắp điện mặt trời giúp xác định khả năng chịu tải của hệ mái, xà gồ và các cấu kiện liên quan trước khi bổ sung trọng lượng từ tấm pin, khung đỡ và thiết bị phụ trợ. Việc kiểm định giúp phát hiện sớm nguy cơ quá tải, võng, nứt hoặc mất ổn định, từ đó có cơ sở lựa chọn phương án lắp đặt hoặc gia cường phù hợp để đảm bảo an toàn cho công trình. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.
Những rủi ro khi lắp điện mặt trời trên mái chưa được kiểm định
Việc lắp thêm tấm pin, khung đỡ, dây dẫn và các thiết bị phụ trợ sẽ làm tăng tải trọng tác động lên mái. Nếu chưa đánh giá khả năng chịu lực, công trình có thể phát sinh nhiều rủi ro trong quá trình sử dụng.
Một số nguy cơ thường gặp gồm:
- Mái bị quá tải: Trọng lượng bổ sung có thể vượt khả năng chịu tải thiết kế ban đầu.
- Xà gồ, kèo hoặc dầm mái bị võng: Kết cấu có thể biến dạng khi phải chịu tải trọng tăng thêm trong thời gian dài.
- Liên kết bị suy yếu: Bu lông, mối hàn, bản mã hoặc vị trí neo có thể không đủ khả năng chịu lực.
- Tăng nguy cơ mất ổn định khi có gió lớn: Hệ pin tạo thêm diện tích chịu gió, làm tăng lực tác động lên mái và khung đỡ.
- Phát sinh nứt, biến dạng ở kết cấu phía dưới: Tải trọng từ mái tiếp tục truyền xuống dầm, cột và hệ khung chính.
- Hư hỏng mái và thấm dột: Việc bố trí điểm neo không phù hợp có thể ảnh hưởng đến lớp mái hiện hữu.
Vì vậy, kiểm định mái trước khi lắp điện mặt trời giúp xác định sớm các vị trí yếu và hạn chế nguy cơ phải sửa chữa sau khi hệ thống đã được lắp đặt.
Các hạng mục cần kiểm tra trước khi lắp điện mặt trời
Trước khi lắp đặt hệ thống điện mặt trời, cần kiểm tra không chỉ bề mặt mái mà cả các cấu kiện tiếp nhận và truyền tải trọng xuống công trình. Việc đánh giá đồng bộ giúp xác định hệ mái có phù hợp để bổ sung tải trọng mới hay không.

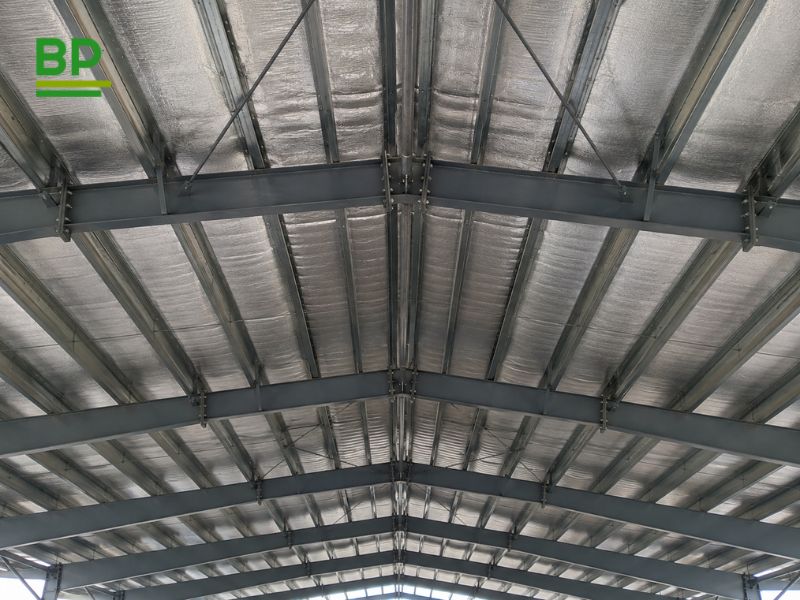

Hệ khung, kèo và xà gồ mái
Đây là nhóm cấu kiện trực tiếp đỡ hệ pin và khung lắp đặt. Khi kiểm tra cần tập trung vào:
- Kích thước, tiết diện thực tế của cấu kiện.
- Khoảng cách giữa các xà gồ và kèo mái.
- Tình trạng cong, võng hoặc biến dạng.
- Mức độ gỉ, ăn mòn hoặc suy giảm tiết diện.
- Khả năng tiếp nhận tải trọng bổ sung từ hệ điện mặt trời.
Kết quả kiểm tra giúp xác định hệ khung mái có thể tiếp tục sử dụng hay cần gia cường trước khi lắp đặt.
Tấm mái và lớp hoàn thiện
Tấm lợp cần đảm bảo tình trạng sử dụng phù hợp để hạn chế phát sinh hư hỏng sau khi hệ pin đã được lắp. Các nội dung cần xem xét gồm:
- Mức độ xuống cấp của tấm mái.
- Vị trí nứt, thủng hoặc thấm dột.
- Tình trạng các mối nối và điểm tiếp giáp.
- Khả năng bố trí các vị trí neo.
- Tuổi thọ còn lại của vật liệu mái.
Nếu mái đã xuống cấp rõ rệt, nên sửa chữa hoặc thay thế trước để tránh phải tháo dỡ hệ pin trong quá trình sử dụng.
Xem thêm: Tải trọng trong trường hợp cháy tác dụng lên kết cấu thép được xác định ra sao?

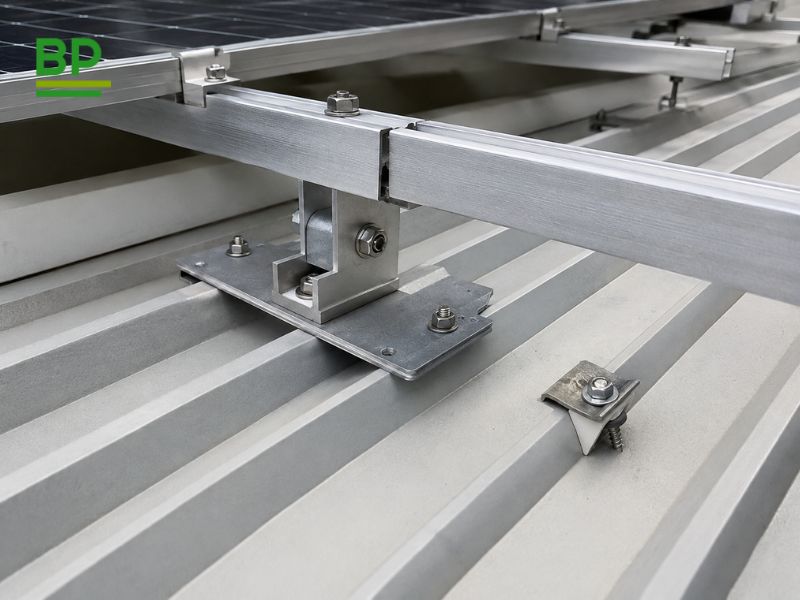

Các vị trí liên kết và điểm neo
Liên kết ảnh hưởng trực tiếp đến độ ổn định của hệ pin, đặc biệt khi chịu tác động của gió. Khi kiểm tra cần chú ý:
- Mối hàn và bu lông hiện hữu.
- Bản mã và các nút liên kết.
- Vị trí lắp khung đỡ.
- Điểm neo vào xà gồ hoặc kết cấu chính.
- Khả năng xuất hiện tải trọng tập trung tại một số vị trí.
Điểm neo cần được bố trí trên cấu kiện đủ khả năng chịu lực, tránh tập trung tải vào khu vực đã yếu hoặc xuống cấp.
Dầm, cột và kết cấu truyền lực phía dưới
Tải trọng từ hệ điện mặt trời cuối cùng sẽ truyền xuống dầm, cột và hệ kết cấu chính. Vì vậy, với công trình cũ hoặc hệ pin có quy mô lớn, cần kiểm tra thêm:
- Dầm và cấu kiện đỡ mái.
- Cột chịu lực.
- Khung thép hoặc khung bê tông.
- Các nút liên kết chính.
- Dấu hiệu nứt, võng, nghiêng hoặc biến dạng hiện hữu.
Việc kiểm tra toàn bộ đường truyền tải giúp đánh giá chính xác hơn khả năng chịu lực của công trình, thay vì chỉ xem xét riêng phần mái.
Nội dung kiểm định mái trước khi lắp điện mặt trời
Nội dung kiểm định mái trước khi lắp điện mặt trời được xác định theo loại kết cấu mái, tuổi công trình, quy mô hệ pin và hiện trạng sử dụng. Mục tiêu là làm rõ khả năng chịu tải thực tế của mái trước khi bổ sung thêm tải trọng mới.
Thông thường, quá trình kiểm định gồm các nội dung chính sau:

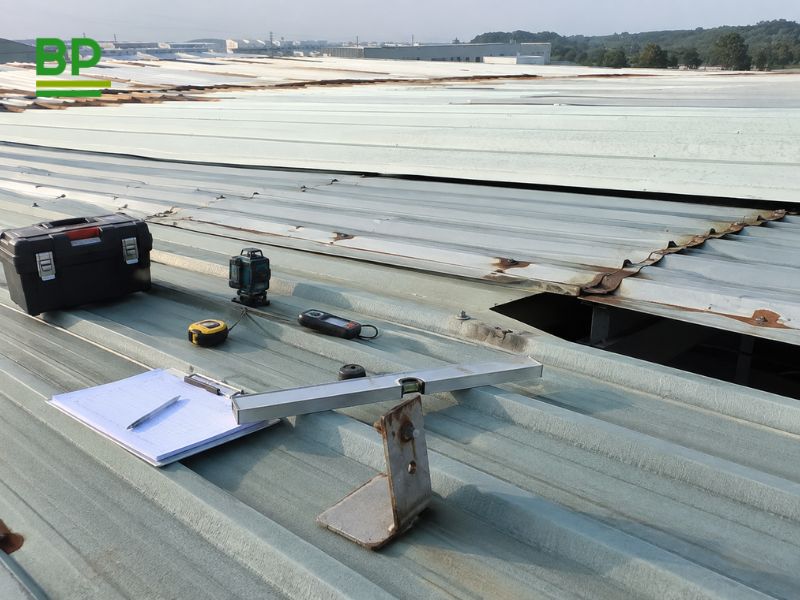

- Khảo sát hiện trạng: Ghi nhận tình trạng mái, xà gồ, kèo, dầm, cột, liên kết và các dấu hiệu như võng, gỉ, nứt hoặc biến dạng.
- Kiểm tra hồ sơ kết cấu: Đối chiếu bản vẽ thiết kế, hồ sơ hoàn công, thông số vật liệu và tải trọng thiết kế nếu còn lưu trữ.
- Đo đạc kích thước thực tế: Xác định tiết diện cấu kiện, khoảng cách xà gồ, chiều dài nhịp và các thông số cần thiết cho tính toán.
- Kiểm tra tình trạng vật liệu: Đánh giá mức độ ăn mòn của thép, tình trạng bê tông, mối hàn, bu lông và các vị trí liên kết quan trọng.
- Xác định tải trọng hiện hữu: Bao gồm trọng lượng bản thân mái, hệ thống kỹ thuật, bồn nước, thiết bị và các tải trọng đang tồn tại trên mái.
- Xác định tải trọng bổ sung của hệ điện mặt trời: Tính đến tấm pin, khung đỡ, phụ kiện, dây dẫn, thiết bị và cách phân bố tải trên từng khu vực.
- Đánh giá tác động của gió: Kiểm tra ảnh hưởng của tải trọng gió lên tấm pin, điểm neo và hệ khung mái, nhất là với nhà xưởng có diện tích mái lớn.
- Kiểm tra độ võng và ổn định: Xem xét khả năng biến dạng của xà gồ, kèo, dầm cũng như độ ổn định tổng thể của hệ mái khi tăng tải.
- Tính toán khả năng chịu lực: Đánh giá lại xà gồ, kèo, dầm, cột và các liên kết theo tải trọng hiện hữu kết hợp tải trọng dự kiến từ hệ pin.
- Đề xuất phương án xử lý: Xác định mái có thể lắp trực tiếp, cần điều chỉnh vị trí bố trí pin hay phải sửa chữa, thay thế, gia cường một số cấu kiện trước khi thi công.
Kết quả kiểm định giúp chủ đầu tư biết rõ khả năng chịu tải còn lại của mái và lựa chọn phương án lắp đặt phù hợp. Qua đó hạn chế nguy cơ quá tải, võng hoặc mất ổn định kết cấu sau khi hệ điện mặt trời đi vào vận hành.
Xem thêm: Hệ số tiết diện Hp/A ảnh hưởng thế nào đến khả năng chịu lửa của kết cấu thép?

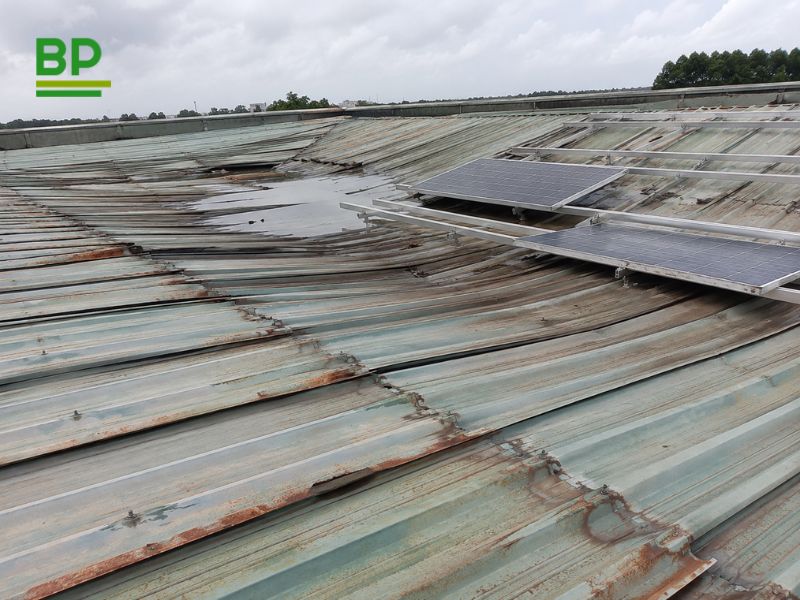

Những dấu hiệu cho thấy mái có thể không đủ khả năng chịu tải

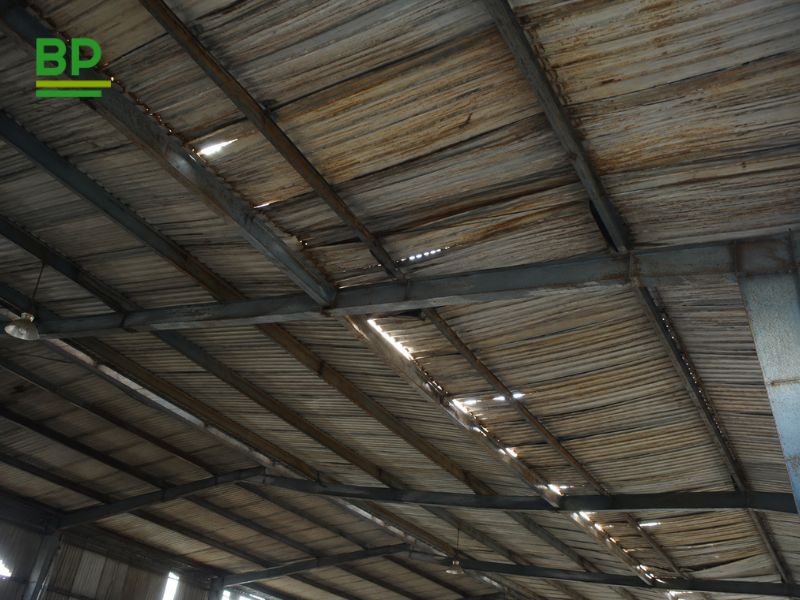

Một số công trình đã sử dụng lâu năm hoặc có hệ mái xuống cấp có thể không phù hợp để lắp thêm tải trọng nếu chưa được kiểm tra. Các dấu hiệu cần đặc biệt lưu ý gồm:
- Xà gồ hoặc kèo mái đã bị võng.
- Cấu kiện thép xuất hiện gỉ, ăn mòn hoặc giảm tiết diện.
- Mối hàn bị nứt hoặc bu lông liên kết bị lỏng.
- Mái rung hoặc biến dạng rõ khi có gió lớn.
- Tấm mái đã xuống cấp, thủng hoặc thường xuyên thấm dột.
- Dầm, cột phía dưới xuất hiện nứt hoặc biến dạng.
- Kết cấu đã từng được cải tạo, cắt hoặc thay đổi so với thiết kế ban đầu.
- Trên mái đã có nhiều thiết bị, bồn nước hoặc hệ thống kỹ thuật khác.
- Công trình không còn đầy đủ hồ sơ thiết kế kết cấu.
- Nhà xưởng đã sử dụng lâu năm nhưng chưa từng đánh giá lại khả năng chịu lực.
Khi xuất hiện một hoặc nhiều dấu hiệu trên, không nên chỉ dựa vào quan sát để quyết định lắp đặt. Việc kiểm định và tính toán lại giúp xác định chính xác khả năng chịu tải còn lại của hệ mái.
Kết luận
Kiểm định mái trước khi lắp điện mặt trời giúp xác định khả năng chịu lực của mái, xà gồ, kèo và hệ kết cấu liên quan trước khi bổ sung tải trọng mới. Đây là bước quan trọng để hạn chế nguy cơ quá tải, võng, hư hỏng liên kết hoặc mất ổn định trong quá trình vận hành.
BỐN IBST nhận khảo sát hiện trạng, kiểm định kết cấu và đánh giá khả năng chịu tải của mái trước khi triển khai hệ điện mặt trời. Liên hệ BỐN IBST để được tư vấn phạm vi kiểm tra và phương án xử lý phù hợp với hiện trạng công trình.
