Thử tải cầu là công việc đo phản ứng thực tế của kết cấu dưới tác dụng của tải trọng đã xác định. Kết quả giúp chủ đầu tư và đơn vị quản lý kiểm tra khả năng chịu lực, độ ổn định và điều kiện đưa công trình vào khai thác. Tùy mục đích, cầu có thể được thử tải tĩnh, thử tải động hoặc kết hợp cả hai phương pháp. Trong bài viết này, Bốn IBST trình bày quy trình thực hiện, thông số cần đo và nguyên tắc đánh giá kết quả để chủ đầu tư chuẩn bị kế hoạch thử tải phù hợp.
Thử tải cầu là gì?

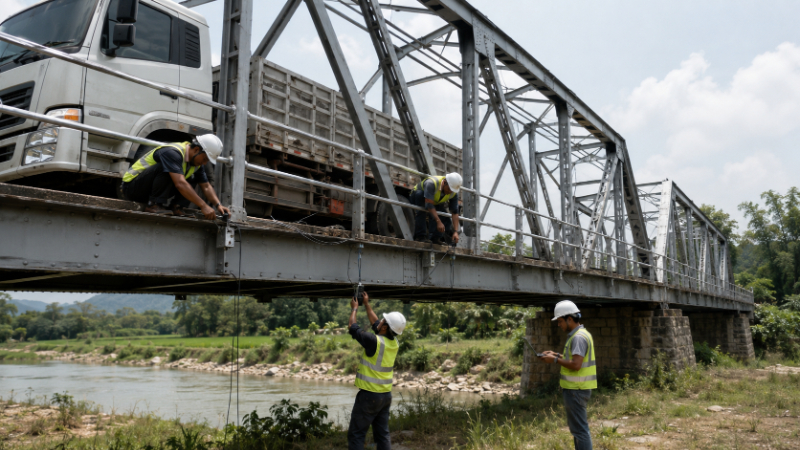

Thử tải cầu là quá trình bố trí tải trọng thực tế lên công trình, đồng thời sử dụng thiết bị chuyên dụng để đo chuyển vị, biến dạng và phản ứng dao động của kết cấu.
Tải trọng thử thường được tạo bởi xe tải có khối lượng được kiểm soát. Các xe được bố trí tại những vị trí hoặc di chuyển theo kịch bản đã tính toán trước. Số liệu đo tại hiện trường sau đó được so sánh với kết quả phân tích lý thuyết và giới hạn kỹ thuật áp dụng cho công trình.
Trong hoạt động xây dựng, thử tải không thay thế toàn bộ công tác khảo sát hoặc tính toán kết cấu. Đây là một phần dữ liệu thực nghiệm dùng để kiểm tra trạng thái làm việc thực tế của cầu.
Thử tải cầu thường hướng đến ba mục tiêu chính:
- Kiểm tra phản ứng của kết cấu: Xác định độ võng, biến dạng, chuyển vị và dao động khi cầu chịu tải trọng thử.
- Đối chiếu với hồ sơ tính toán: So sánh số liệu đo thực tế với mô hình kết cấu, thiết kế và phương án thử tải đã được phê duyệt.
- Hỗ trợ kết luận khả năng khai thác: Cung cấp căn cứ để nghiệm thu, tiếp tục sử dụng, hạn chế tải trọng hoặc đề xuất kiểm tra chuyên sâu.
Trường hợp cầu xuất hiện hư hỏng hoặc không còn đầy đủ hồ sơ, thử tải cần kết hợp với khảo sát hiện trạng, kiểm tra vật liệu và kiểm định chất lượng công trình xây dựng. Cách tiếp cận này giúp tránh đánh giá kết cấu chỉ dựa trên một nhóm số liệu riêng lẻ.
Khi nào cần tiến hành thử tải cầu?
Thời điểm thử tải phụ thuộc vào tình trạng công trình, mục đích nghiệm thu và yêu cầu quản lý. Không phải mọi cây cầu đều áp dụng cùng một phương án hoặc mức tải thử.
- Cầu mới hoàn thành: Thử tải giúp kiểm tra phản ứng của kết cấu trước khi nghiệm thu và đưa vào khai thác. Phạm vi thực hiện được xác định theo loại cầu, hồ sơ thiết kế và yêu cầu kỹ thuật của dự án.
- Cầu vừa sửa chữa hoặc gia cường: Sau khi thay dầm, tăng cường liên kết, xử lý mặt cầu hoặc gia cố bộ phận chịu lực, kết quả thử tải hỗ trợ đánh giá hiệu quả của phương án thi công.
- Cầu cũ có dấu hiệu xuống cấp: Công trình xuất hiện nứt, võng, rung mạnh, ăn mòn, hư hỏng gối cầu hoặc biến dạng bất thường cần được khảo sát trước khi quyết định thử tải.
- Cầu cần thay đổi tải trọng khai thác: Khi dự kiến cho phép phương tiện nặng hơn lưu thông, đơn vị quản lý phải đánh giá lại khả năng chịu lực và điều kiện khai thác thực tế.
- Cầu thiếu hoặc không thống nhất hồ sơ: Thử tải có thể bổ sung dữ liệu phục vụ kiểm định, nhưng vẫn cần kết hợp đo đạc hình học, kiểm tra vật liệu và xây dựng mô hình tính toán.
Quy trình thử tải cầu tĩnh và động chi tiết
Một chương trình thử tải cần xác định rõ tải trọng, sơ đồ chất tải, vị trí đo, thiết bị sử dụng và điều kiện dừng thử. Mọi hoạt động tại hiện trường phải tuân theo phương án được chấp thuận.
Khảo sát hiện trạng và lập phương án thử tải
Khảo sát ban đầu giúp xác định tình trạng cầu và lựa chọn kịch bản thử phù hợp. Đây là bước cần thiết để kiểm soát an toàn cho công trình, phương tiện và nhân sự.
Các công việc thường bao gồm:
- Thu thập bản vẽ thiết kế, hồ sơ hoàn công, lịch sử sửa chữa và thông tin khai thác.
- Kiểm tra dầm, bản mặt cầu, trụ, mố, gối, khe co giãn và các liên kết chính.
- Ghi nhận vị trí nứt, ăn mòn, bong tróc, thấm nước hoặc biến dạng bất thường.
- Xác định nhịp bất lợi, mặt cắt cần đo và các sơ đồ bố trí xe thử.
- Lựa chọn thiết bị, tần suất ghi số liệu và phương án tổ chức giao thông.
Quy trình thử tải tĩnh cầu

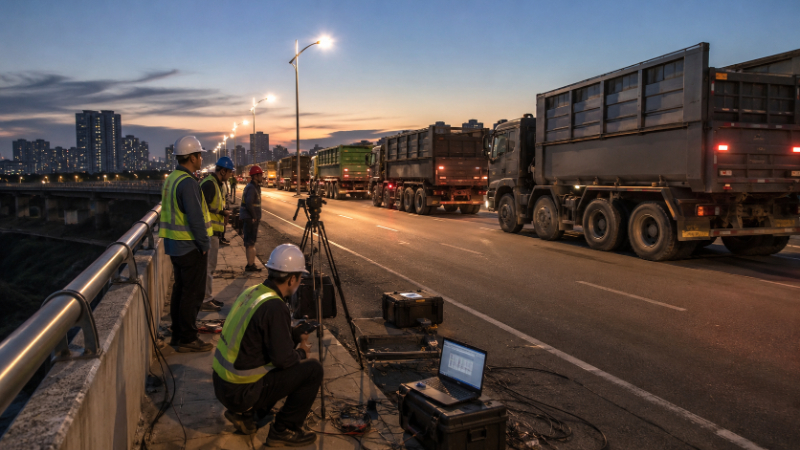

Thử tải tĩnh sử dụng các xe dừng tại vị trí đã xác định để tạo ra nội lực bất lợi. Phương pháp này chủ yếu kiểm tra độ võng, biến dạng và khả năng phục hồi của kết cấu.
Quy trình cơ bản gồm:

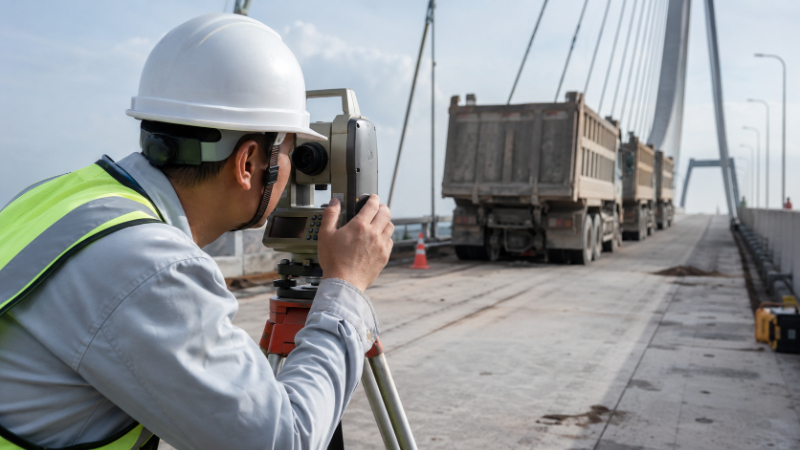

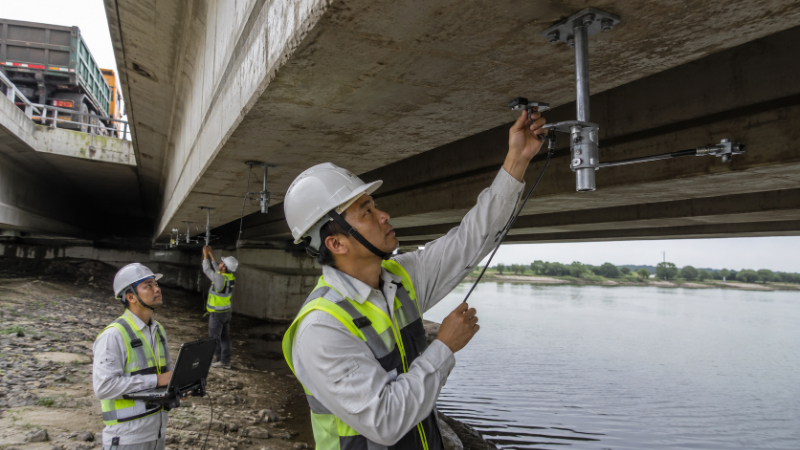

- Lắp thiết bị đo: Cảm biến hoặc đồng hồ được đặt tại các mặt cắt quan trọng để đo võng, chuyển vị và biến dạng. Thiết bị phải được kiểm tra trước khi thử.
- Ghi số liệu ban đầu: Các giá trị khi cầu chưa chịu tải được ghi nhận làm mốc. Nhiệt độ và điều kiện môi trường cũng cần được theo dõi khi có thể ảnh hưởng đến kết quả.

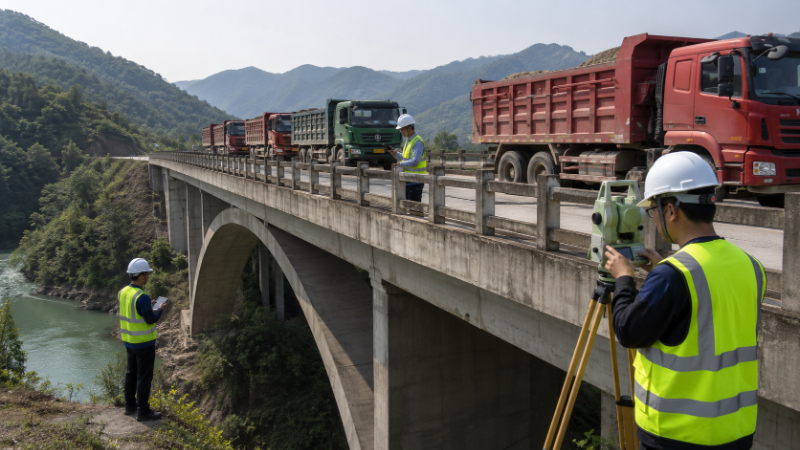

- Đưa xe vào sơ đồ chất tải: Phương tiện di chuyển chậm và dừng đúng vị trí. Tải có thể được đưa lên theo từng cấp để quan sát phản ứng của công trình.
- Giữ tải và theo dõi: Số liệu được ghi sau khi phản ứng của kết cấu tương đối ổn định. Nếu xuất hiện biến dạng tăng nhanh, tiếng động lạ hoặc vết nứt phát triển, việc thử phải được xem xét dừng lại.
- Dỡ tải và đo phục hồi: Sau khi xe rời cầu, đơn vị thử tiếp tục ghi số liệu để xác định biến dạng dư và khả năng trở về trạng thái gần ban đầu.
Quy trình thử tải động cầu
Thử tải động đo phản ứng của cầu khi phương tiện di chuyển. Kết quả giúp xác định tần số dao động, gia tốc, biên độ rung và ảnh hưởng động của tải trọng xe.
Trình tự thường được thực hiện như sau:
- Bố trí cảm biến: Cảm biến gia tốc, biến dạng hoặc chuyển vị được lắp tại các vị trí đại diện. Tín hiệu cần được đồng bộ theo thời gian để thuận tiện xử lý.
- Cho xe chạy theo kịch bản: Phương tiện đi qua cầu ở các vận tốc xác định. Mỗi kịch bản có thể được lặp lại để kiểm tra độ ổn định của dữ liệu.
- Tạo tình huống động khi cần: Tùy phương án, xe có thể chạy qua gờ mô phỏng hoặc thực hiện tình huống khác nhằm tạo dao động có kiểm soát. Hoạt động này chỉ được tiến hành khi đã đánh giá an toàn.
- Ghi nhận phản ứng: Hệ thống đo liên tục thu thập tín hiệu trong quá trình xe đi vào, qua nhịp và rời khỏi cầu.
- Kiểm tra số liệu tại hiện trường: Nhóm kỹ thuật rà soát tín hiệu nhiễu, kênh đo bất thường và mức độ lặp lại trước khi tháo thiết bị.
Xem thêm: Đo rung công trình xây dựng
Xử lý số liệu và lập báo cáo thử tải
Sau khi hoàn thành thử tải, số liệu cần được kiểm tra, lọc nhiễu và quy đổi về đúng đại lượng kỹ thuật. Kết quả thực nghiệm được đối chiếu với mô hình tính toán và yêu cầu của phương án.
Báo cáo thử tải thường thể hiện:
- Thông tin công trình và mục đích thực hiện.
- Hiện trạng cầu trước khi thử.
- Đặc điểm phương tiện, tải trọng từng trục và sơ đồ chất tải.
- Vị trí, chủng loại và thông tin thiết bị đo.
- Bảng số liệu, biểu đồ phản ứng và kết quả tính toán.
- Nhận xét về độ võng, biến dạng, dao động và khả năng phục hồi.
- Kết luận trong phạm vi tải trọng và điều kiện đã kiểm tra.
So sánh thử tải tĩnh và thử tải động
Hai phương pháp có mục tiêu và cách triển khai khác nhau. Việc kết hợp thử tải tĩnh với thử tải động giúp đánh giá cả khả năng chịu tải và phản ứng dao động của cầu.
| Tiêu chí | Thử tải tĩnh | Thử tải động |
| Trạng thái xe | Dừng tại vị trí xác định | Di chuyển qua cầu |
| Thông số chính | Độ võng, chuyển vị, biến dạng | Gia tốc, tần số, biên độ rung |
| Mục đích | Kiểm tra phản ứng dưới tải giữ ổn định | Đánh giá đặc trưng động lực học |
| Cách thực hiện | Theo từng sơ đồ hoặc cấp tải | Theo vận tốc và kịch bản chạy |
| Kết quả trọng tâm | Mức đáp ứng và độ phục hồi | Phản ứng động và độ ổn định dao động |
Kết luận
Thử tải cầu cung cấp dữ liệu thực tế để kiểm tra phản ứng của kết cấu trước khi nghiệm thu, tiếp tục khai thác hoặc thay đổi tải trọng sử dụng. Muốn có kết quả đáng tin cậy, công việc phải được chuẩn bị từ khảo sát hiện trạng, lập phương án, lựa chọn tải thử đến xử lý số liệu.
Chủ đầu tư và đơn vị quản lý có thể liên hệ Bốn IBST để khảo sát, xây dựng phương án thử tải tĩnh – động và lập báo cáo đánh giá phù hợp với hiện trạng từng công trình.
