Quan trắc độ lún công trình giúp xác định nền móng đang ổn định hay vẫn tiếp tục dịch chuyển theo thời gian. Công việc này không chỉ thực hiện khi nhà đã nứt hoặc nghiêng. Nhiều trường hợp cần bắt đầu đo ngay từ giai đoạn thi công để có số liệu ban đầu làm cơ sở so sánh. Trong bài viết dưới đây, BỐN IBST sẽ làm rõ khi nào cần đo lún nhà, tần suất quan trắc và điều kiện có thể kết thúc theo dõi.
Quan trắc độ lún công trình là gì?
Quan trắc lún là quá trình đo sự thay đổi cao độ của các mốc được gắn trên công trình. Kết quả giữa các lần đo được so sánh để xác định mức lún và xu hướng chuyển dịch.
Hoạt động này có thể áp dụng cho nhà ở, chung cư, nhà xưởng và nhiều loại công trình xây dựng khác. Số liệu thu được thường dùng để đánh giá:
- Độ lún tại từng vị trí: Mỗi mốc cho biết khu vực tương ứng đã thay đổi cao độ bao nhiêu so với lần đo ban đầu.
- Độ lún tích lũy: Đây là tổng mức lún ghi nhận từ chu kỳ đầu đến thời điểm đang xem xét.
- Chênh lệch lún: Việc so sánh các mốc giúp phát hiện một khu vực đang lún nhanh hơn phần còn lại.
- Tốc độ lún: Chỉ số này cho biết quá trình lún đang tăng, giảm dần hay đã đi vào ổn định.
Khi nào cần quan trắc độ lún công trình?
Không nên chờ đến khi công trình xuất hiện hư hỏng nghiêm trọng mới tiến hành đo. Việc theo dõi cần bắt đầu khi tải trọng, nền đất hoặc điều kiện thi công xung quanh có khả năng thay đổi.

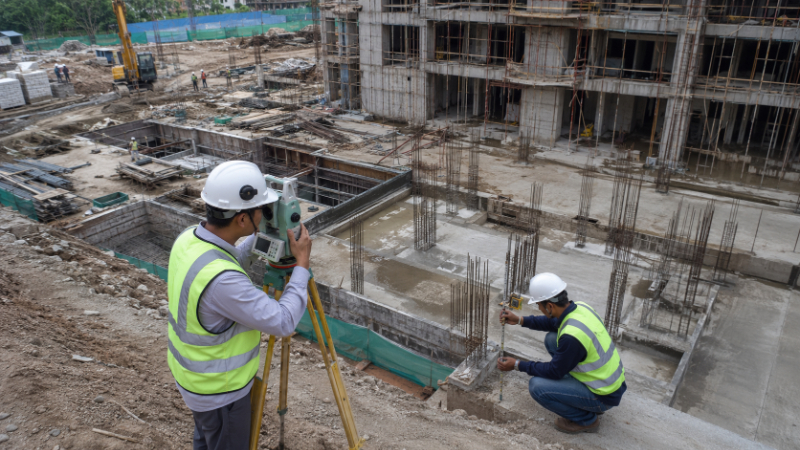

Trong quá trình thi công và gia tăng tải trọng
Khi công trình được xây cao dần, tải trọng truyền xuống nền móng cũng tăng lên. Quan trắc theo từng giai đoạn giúp kiểm tra độ lún thực tế có phù hợp với dự tính thiết kế hay không.
Các trường hợp nên lập kế hoạch theo dõi gồm:
- Công trình cao tầng hoặc tải trọng lớn: Chung cư, nhà xưởng, kho hàng và công trình công nghiệp thường có tải trọng tăng đáng kể trong thời gian thi công.
- Công trình xây trên nền đất yếu: Nền đất yếu, nền đắp hoặc khu vực địa chất phức tạp có thể cần thời gian dài để ổn định.
- Công trình có tầng hầm: Hoạt động đào đất, chống đỡ hố đào và hạ nước ngầm có thể ảnh hưởng đến nền móng công trình đang xây.
- Công trình cần kiểm chứng thiết kế: Số liệu quan trắc giúp đối chiếu độ lún thực tế với kết quả tính toán nền móng.
Xem thêm: Tìm hiểu quy trình nghiệm thu công trình xây dựng và trách nhiệm của các bên

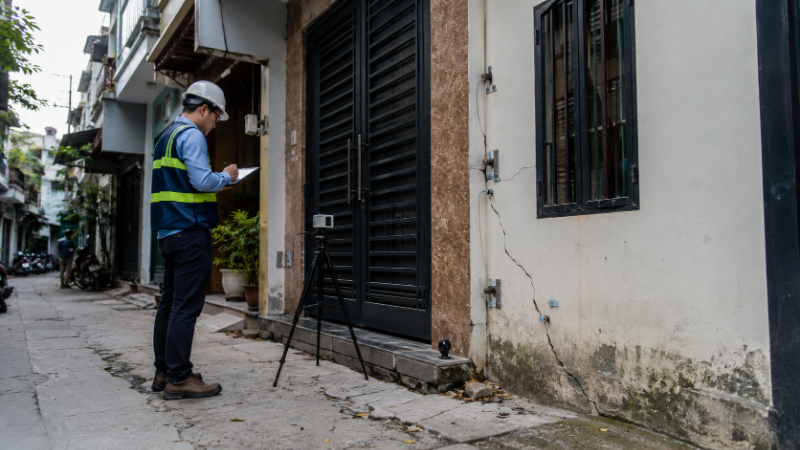

Khi công trình bên cạnh đào móng hoặc xây mới
Nhà hiện hữu nằm gần khu vực ép cọc, đào tầng hầm hoặc hạ mực nước ngầm có thể chịu tác động từ quá trình thi công. Mức ảnh hưởng phụ thuộc vào khoảng cách, địa chất và biện pháp thi công.
Trong trường hợp này, việc theo dõi lún móng nên được kết hợp với khảo sát hiện trạng trước khi công trình bên cạnh khởi công. Các công việc cần chú ý gồm:
- Ghi nhận số liệu ban đầu: Đo cao độ các mốc trước khi hoạt động đào đất hoặc ép cọc diễn ra.
- Chụp lại hiện trạng công trình: Vết nứt, khe tiếp giáp và tình trạng cửa cần được ghi nhận rõ vị trí, kích thước.
- Đo theo giai đoạn có nguy cơ: Tần suất có thể tăng khi công trình bên cạnh đào sâu, lắp hệ chống hoặc thi công móng.
- So sánh số liệu liên tục: Kết quả từng chu kỳ giúp xác định thời điểm và khu vực bắt đầu xuất hiện thay đổi.
Dữ liệu hiện trạng và số liệu đo không chỉ phục vụ đánh giá an toàn. Đây còn là cơ sở quan trọng để xác định diễn biến nếu các bên phát sinh tranh chấp về nứt, lún hoặc nghiêng nhà.
Khi nhà xuất hiện dấu hiệu lún, nứt hoặc nghiêng
Một số biểu hiện có thể nhận thấy bằng mắt thường. Tuy nhiên, người sử dụng không nên chỉ dựa vào vết nứt để tự kết luận nền móng đang lún.
Các dấu hiệu cần được kiểm tra gồm:
- Vết nứt chéo phát triển: Vết nứt thường xuất hiện gần cửa, góc tường hoặc vị trí tiếp giáp giữa tường và cột.
- Cửa bị kẹt hoặc khung cửa biến dạng: Hiện tượng này có thể liên quan đến sự thay đổi hình học của ô cửa.
- Nền nhà có chênh cao: Nước thường dồn về một phía hoặc bề mặt sàn xuất hiện vùng võng bất thường.
- Khe giữa hai khối nhà mở rộng: Sự thay đổi tại khe tiếp giáp có thể phản ánh chuyển vị không đều.
- Công trình có biểu hiện nghiêng: Trường hợp này cần được kiểm tra sớm, nhất là khi độ nghiêng tiếp tục phát triển.
Những dấu hiệu trên cũng có thể bắt nguồn từ co ngót vật liệu, rung động, thi công sai hoặc nhiều nguyên nhân khác. Vì vậy, đo lún nhà cần đi cùng khảo sát hiện trạng và đánh giá kết cấu.
Khi công trình đã xuất hiện nứt, nghiêng hoặc biến dạng, chủ sở hữu có thể cần thực hiện kiểm định chất lượng công trình xây dựng cùng với quan trắc lún để đánh giá đầy đủ hơn.
Khi cải tạo, nâng tầng hoặc thay đổi công năng
Việc cải tạo có thể làm tải trọng tác dụng lên móng tăng so với phương án ban đầu. Nếu nền móng không còn đủ khả năng tiếp nhận tải trọng mới, độ lún có thể tiếp tục phát triển.
Quan trắc nên được cân nhắc trong các trường hợp:
- Nâng thêm tầng: Tải trọng từ sàn, tường, cột và hệ mái mới được truyền trực tiếp xuống nền móng hiện hữu.
- Lắp đặt thiết bị nặng: Bể nước, máy sản xuất hoặc hệ thống kỹ thuật có thể tạo tải trọng tập trung lớn.
- Thay đổi mục đích sử dụng: Chuyển nhà ở thành kho, văn phòng hoặc khu sản xuất có thể làm tải trọng sử dụng tăng.
- Gia cường hoặc xử lý móng: Theo dõi định kỳ giúp kiểm tra công trình có tiếp tục lún sau khi xử lý hay không.
Cần theo dõi độ lún trong bao lâu?
Không có một thời gian quan trắc cố định cho mọi công trình. Thời gian theo dõi phụ thuộc vào loại móng, nền đất, tải trọng, tiến độ xây dựng và kết quả của từng chu kỳ.
| Giai đoạn | Thời điểm quan trắc | Mục tiêu chính |
| Trước khi tăng tải | Đo chu kỳ đầu sau khi hoàn thành móng | Thiết lập số liệu gốc |
| Trong thi công | Theo mốc tăng tải hoặc tiến độ xây dựng | Theo dõi tốc độ và chênh lệch lún |
| Sau khi hoàn thiện | Đo định kỳ khi công trình bắt đầu sử dụng | Xác định lún còn tiếp diễn hay không |
| Khi có bất thường | Rút ngắn thời gian giữa các lần đo | Phát hiện biến động và cảnh báo |
| Khi lún giảm dần | Giãn chu kỳ theo kết quả thực tế | Kiểm tra xu hướng ổn định |
Theo TCVN 9360:2024, trong giai đoạn thi công, chu kỳ có thể bố trí theo các mốc công trình đạt khoảng 25%, 50%, 75% và 100% tải trọng bản thân. Khi tiến độ xây dựng đều, việc đo có thể thực hiện theo tuần hoặc tháng.
Khi độ lún đã giảm dần, khoảng cách giữa các chu kỳ đầu có thể từ 3 đến 6 tháng. Các chu kỳ sau cần điều chỉnh dựa trên kết quả gần nhất, thay vì giữ một lịch đo cố định.
Những lưu ý khi quan trắc lún định kỳ
Một kế hoạch quan trắc phù hợp phải phản ánh đúng quá trình làm việc của nền móng. Đo nhiều lần nhưng sai thời điểm hoặc không bảo vệ mốc vẫn có thể tạo ra kết quả thiếu chính xác.
Chủ đầu tư cần lưu ý:
- Thực hiện chu kỳ đầu đúng thời điểm: Số liệu gốc nên được lấy trước khi công trình tăng tải đáng kể hoặc trước khi hoạt động thi công lân cận bắt đầu.
- Bố trí mốc tại vị trí đặc trưng: Mốc cần phản ánh được các khu vực chịu tải lớn, khe lún, góc nhà và vị trí có dấu hiệu bất thường.
- Duy trì cùng một quy trình đo: Thiết bị, tuyến đo và phương pháp xử lý số liệu cần thống nhất giữa các chu kỳ.
- Kết hợp kiểm tra hiện trạng: Số đo nên được đối chiếu với vết nứt, độ nghiêng, tải trọng và hoạt động xây dựng xung quanh.
- Thiết lập ngưỡng cảnh báo: Phương án quan trắc cần quy định khi nào phải đo lại, tăng tần suất hoặc thực hiện đánh giá chuyên sâu.
Quan trắc đúng thời điểm để kiểm soát diễn biến lún
Quan trắc độ lún công trình nên bắt đầu trước khi tải trọng hoặc điều kiện nền đất thay đổi đáng kể. Thời gian theo dõi không được xác định bằng một số tháng chung cho mọi trường hợp mà phải dựa trên kết quả qua nhiều chu kỳ.
Nếu công trình đang thi công, nằm cạnh khu vực đào móng hoặc đã xuất hiện nứt, nghiêng, hãy liên hệ BỐN IBST để được xem xét hiện trạng và đề xuất phương án quan trắc phù hợp.
