Tải trọng tĩnh trong thử tải được xác định dựa trên mục tiêu kiểm tra, đặc điểm kết cấu và điều kiện khai thác thực tế của công trình. Việc tính toán đúng mức tải, chia tải theo từng cấp và bố trí tại các vị trí phù hợp giúp phản ánh chính xác khả năng làm việc của kết cấu, đồng thời hỗ trợ theo dõi độ võng, biến dạng và mức độ phục hồi sau khi dỡ tải. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.
Cách xác định tải trọng tĩnh trong thử tải
Tải trọng tĩnh trong thử tải cần được xác định dựa trên mục tiêu kiểm tra, đặc điểm cấu kiện và điều kiện khai thác thực tế. Mức tải phải phù hợp với phương án kỹ thuật, đủ để đánh giá phản ứng của kết cấu nhưng không được lựa chọn tùy ý.
Căn cứ vào tải trọng thiết kế và tải trọng sử dụng
Trước tiên cần xác định các loại tải trọng mà công trình đang hoặc sẽ phải tiếp nhận. Nội dung thường gồm:
- Tải trọng thiết kế ban đầu.
- Tải trọng sử dụng thực tế.
- Tải trọng thường xuyên tác động lên cấu kiện.
- Tải trọng dự kiến sau cải tạo hoặc thay đổi công năng.
- Các tải trọng tập trung tại khu vực cần kiểm tra.
Việc xác định đúng điều kiện khai thác giúp mức tải thử phản ánh sát hơn trạng thái làm việc thực tế của công trình.
Căn cứ vào đặc điểm của cấu kiện cần thử
Mỗi loại cấu kiện có sơ đồ chịu lực và đặc điểm làm việc khác nhau. Khi xác định tải cần xem xét:
- Loại cấu kiện như dầm, sàn, cầu thang hoặc kết cấu thép.
- Kích thước tiết diện.
- Chiều dài nhịp.
- Sơ đồ liên kết và gối tựa.
- Vị trí có khả năng xuất hiện nội lực hoặc biến dạng lớn.
Các thông số này là cơ sở để lựa chọn giá trị và vị trí tải phù hợp với mục tiêu thử nghiệm.

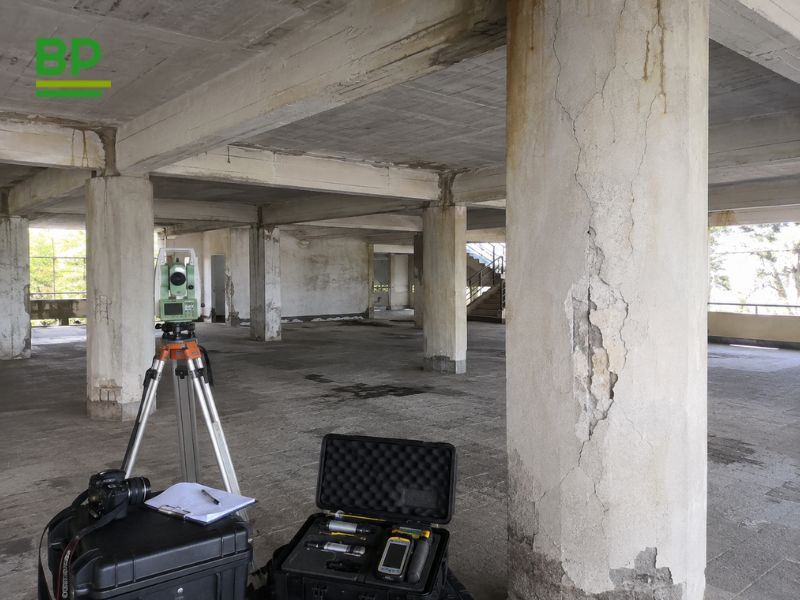

Đánh giá hiện trạng kết cấu trước khi xác định tải
Tình trạng thực tế của công trình ảnh hưởng trực tiếp đến phương án thử tải. Trước khi xác định mức tải cần kiểm tra:
- Vết nứt hiện hữu.
- Độ võng hoặc biến dạng ban đầu.
- Tình trạng vật liệu.
- Mức độ ăn mòn hoặc suy giảm tiết diện.
- Các vị trí từng sửa chữa, gia cường.
Nếu kết cấu đã có dấu hiệu xuống cấp, phương án tải cần được xem xét thận trọng và có biện pháp kiểm soát phù hợp.
Xác định mục tiêu và các cấp tải thử
Mức tải còn phụ thuộc vào mục tiêu thử là kiểm tra khả năng chịu lực, độ võng, biến dạng hay khả năng đáp ứng công năng mới. Sau khi xác định tổng tải, cần làm rõ:
- Giá trị tải thử dự kiến.
- Số cấp tăng tải.
- Giá trị tại từng cấp.
- Thời gian duy trì mỗi cấp.
- Điều kiện dừng thử khi xuất hiện bất thường.
Việc chia tải thành từng cấp giúp theo dõi phản ứng của kết cấu trong suốt quá trình thử và chủ động kiểm soát an toàn trước khi đạt mức tải lớn nhất.
Xem thêm: Thử tải kết cấu sau gia cường: Có cần thực hiện lại để kiểm chứng khả năng chịu lực?
Cách bố trí tải trọng tĩnh trên kết cấu
Bố trí tải phải phù hợp với sơ đồ chịu lực của cấu kiện và mục tiêu thử tải. Không nên chỉ tập trung vào tổng khối lượng mà bỏ qua vị trí, diện tích và cách truyền tải xuống kết cấu.
Xác định vị trí đặt tải
Vị trí tải thường được lựa chọn tại những khu vực có ảnh hưởng rõ đến trạng thái làm việc của kết cấu. Khi bố trí cần xem xét:
- Giữa nhịp dầm hoặc sàn.
- Khu vực có mô men lớn.
- Vùng có lực cắt đáng kể.
- Vị trí dự kiến chịu tải lớn khi khai thác.
- Các khu vực cần kiểm tra riêng.
Bố trí đúng vị trí giúp kết quả phản ánh sát hơn khả năng làm việc thực tế của cấu kiện.

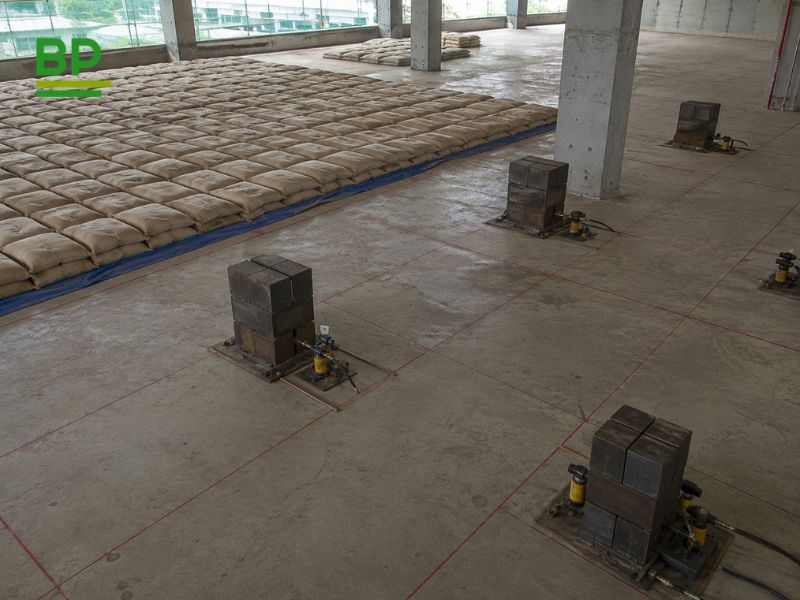

Phân bố tải theo vùng hoặc theo điểm
Tải có thể được bố trí dạng phân bố hoặc tập trung tùy mục tiêu thử. Cần kiểm soát:
- Diện tích đặt tải.
- Khoảng cách giữa các điểm tải.
- Mức tải trên từng khu vực.
- Khả năng truyền lực xuống cấu kiện.
- Nguy cơ tập trung tải ngoài dự kiến.
Việc phân bố đều giúp hạn chế tình trạng tạo ứng suất cục bộ không phù hợp với phương án thử.
Tăng tải theo từng cấp
Tải trọng thường được tăng dần thay vì đặt toàn bộ ngay từ đầu. Quá trình này có thể gồm:
- Ghi nhận trạng thái ban đầu.
- Đặt cấp tải thứ nhất.
- Đo độ võng và biến dạng.
- Tiếp tục tăng tải theo kế hoạch.
- Giữ tải tại các cấp cần thiết.
- Dừng tăng tải nếu xuất hiện phản ứng bất thường.
Tăng tải theo từng cấp giúp kiểm soát tốt hơn diễn biến của kết cấu trong suốt quá trình thử.
Dỡ tải theo trình tự
Sau khi hoàn thành thời gian giữ tải, tải được tháo dỡ theo phương án đã xác định. Trong quá trình này vẫn cần tiếp tục quan trắc:
- Độ võng giảm sau từng cấp.
- Chuyển vị còn lại.
- Biến dạng dư.
- Tình trạng vết nứt.
- Khả năng phục hồi của cấu kiện.
Các số liệu sau dỡ tải là cơ sở quan trọng để đánh giá kết quả thử.
Xem thêm: Cách đánh giá mức độ nguy hiểm của nhà đang sử dụng

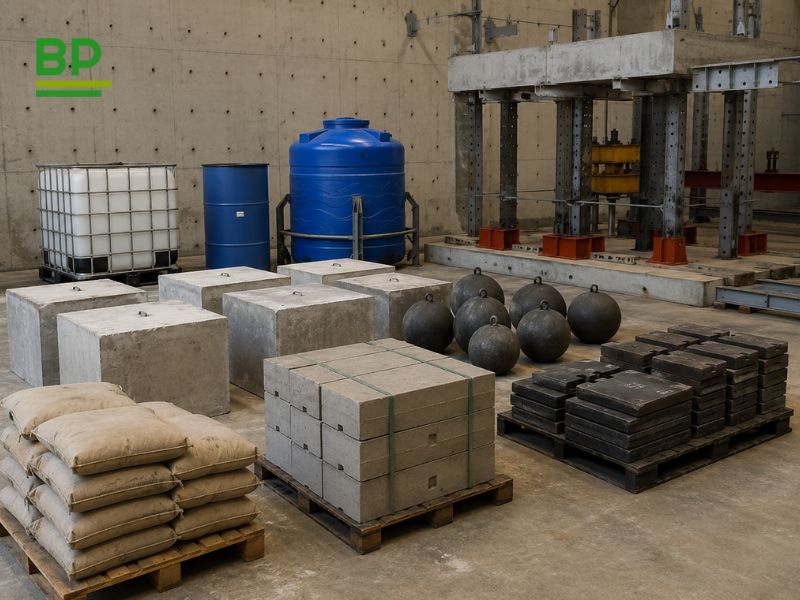

Các loại vật liệu thường dùng để tạo tải trọng tĩnh
Vật liệu tạo tải cần có khối lượng xác định được, dễ bố trí và thuận tiện kiểm soát trong quá trình thử. Tùy điều kiện hiện trường, có thể sử dụng nhiều hình thức khác nhau.
Một số loại thường gặp gồm:
- Bao cát: Dễ chia nhỏ theo từng cấp và bố trí trên sàn hoặc dầm.
- Bao vật liệu rời: Có thể sử dụng khi khối lượng từng đơn vị được kiểm soát rõ.
- Khối bê tông đúc sẵn: Phù hợp khi cần tải trọng lớn và có phương tiện nâng hạ.
- Tấm hoặc khối thép: Có khối lượng tập trung, dễ xác định nhưng cần kiểm soát tải cục bộ.
- Bồn hoặc túi chứa nước: Có thể điều chỉnh tải bằng lượng nước cấp vào.
- Thùng chứa nước: Thuận tiện khi cần tăng tải từng mức.
- Các khối tải chuyên dụng: Được sử dụng trong những phương án thử yêu cầu kiểm soát tải chính xác.
Dù sử dụng loại tải nào, cần xác định rõ khối lượng thực tế và cách phân bố để tránh sai lệch so với phương án đã tính toán.

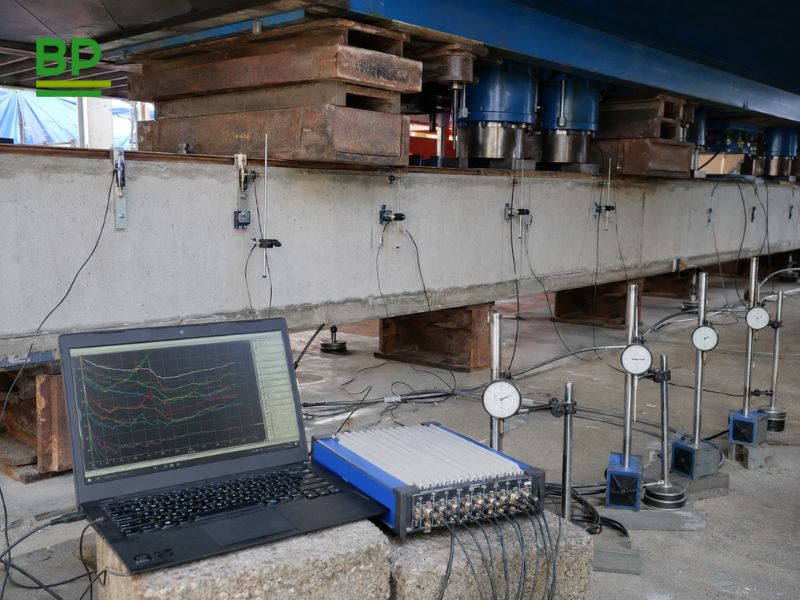

Các thông số cần theo dõi trong quá trình đặt tải
Trong quá trình tăng, giữ và dỡ tải trọng tĩnh trong thử tải, cần theo dõi phản ứng của kết cấu liên tục. Việc ghi nhận đầy đủ giúp phát hiện sớm các dấu hiệu bất thường và phục vụ đánh giá sau thử.
Các thông số thường gồm:
- Độ võng: Theo dõi trước khi đặt tải, tại từng cấp tải, khi giữ tải và sau khi tháo tải.
- Chuyển vị: Ghi nhận dịch chuyển tại các điểm đo quan trọng.
- Biến dạng: Theo dõi thay đổi hình dạng của cấu kiện hoặc hệ khung.
- Vết nứt: Quan sát vết nứt cũ, vết nứt mới và mức độ mở rộng.
- Phản ứng tại liên kết: Kiểm tra gối tựa, nút dầm – cột, bu lông, bản mã hoặc mối hàn.
- Mức tải thực tế: Đối chiếu tải đã bố trí với giá trị dự kiến ở từng giai đoạn.
- Biến dạng dư: Xác định phần biến dạng còn lại sau khi dỡ tải.
- Khả năng phục hồi: So sánh trạng thái kết cấu trước và sau thử.
Nếu xuất hiện võng tăng nhanh, nứt phát triển mạnh, liên kết dịch chuyển hoặc biến dạng bất thường, cần xem xét dừng tăng tải và kiểm tra lại tình trạng kết cấu.
Kết luận
Tải trọng tĩnh trong thử tải cần được tính toán phù hợp với mục tiêu kiểm tra, chia theo từng cấp và bố trí đúng vị trí trên kết cấu. Việc kiểm soát tải đồng thời với theo dõi độ võng, chuyển vị, vết nứt và khả năng phục hồi giúp kết quả thử phản ánh sát hơn khả năng làm việc thực tế của công trình.
