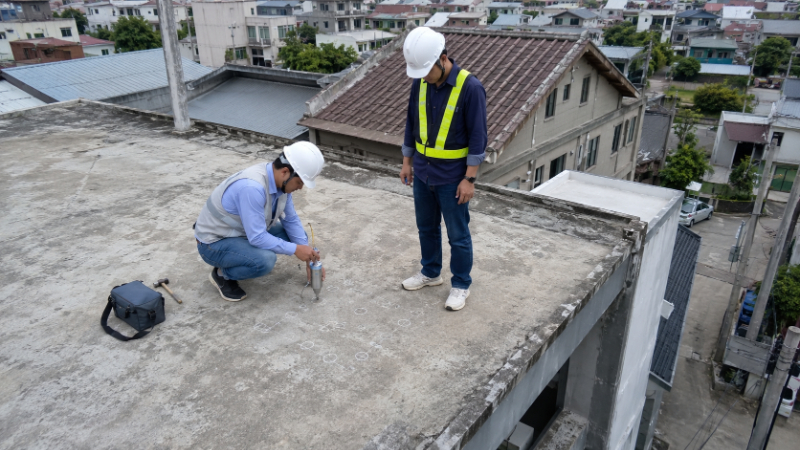

Kiểm tra cường độ bê tông hiện trường giúp xác định chất lượng bê tông thực tế của các cấu kiện như cột, dầm, sàn trên công trình hiện hữu. Tùy tình trạng kết cấu và mục đích đánh giá, kỹ sư có thể sử dụng súng bật nẩy, siêu âm, khoan lấy mẫu hoặc kết hợp nhiều phương pháp để có dữ liệu tin cậy hơn. Việc lựa chọn đúng phương pháp là cơ sở quan trọng khi đánh giá khả năng tiếp tục sử dụng, cải tạo hoặc gia cường công trình. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.
Các phương pháp kiểm tra cường độ bê tông hiện trường
Không có một phương pháp duy nhất phù hợp với mọi công trình. Khi đo cường độ bê tông, kỹ sư thường lựa chọn theo tình trạng cấu kiện, yêu cầu độ tin cậy và mức độ tác động cho phép lên kết cấu.

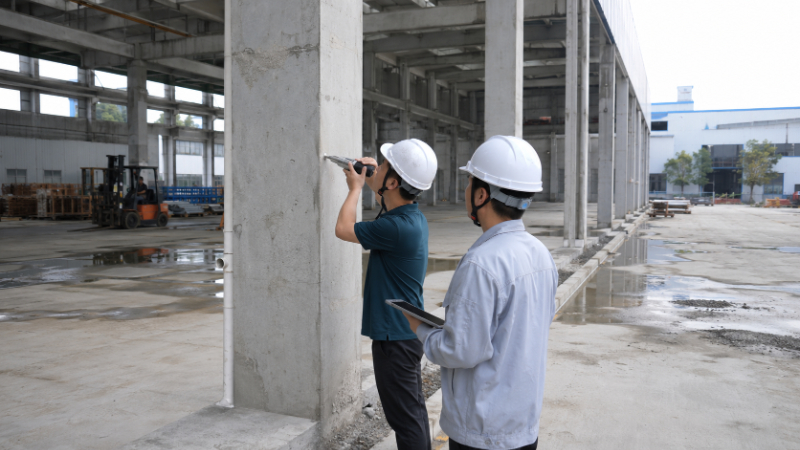

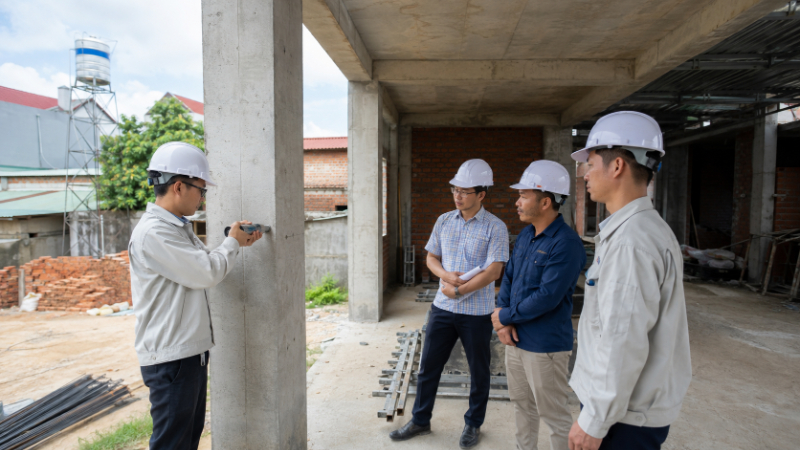

Kiểm tra bằng súng bật nẩy
Súng bật nẩy là phương pháp không phá hủy, thường được dùng để đánh giá nhanh độ đồng nhất và ước lượng cường độ nén của bê tông.
Theo TCVN 9334:2012, phương pháp này áp dụng cho bê tông nặng có cường độ nén trong khoảng 10 MPa đến 50 MPa. Tiêu chuẩn không áp dụng cho bê tông bị nứt, rỗ, phân tầng, hóa chất ăn mòn hoặc chịu tác động của hỏa hoạn.
Khi thực hiện bật nẩy bê tông, kỹ sư cần:
- Chọn bề mặt tương đối phẳng và sạch.
- Tránh vị trí nứt, rỗ hoặc bong tróc.
- Thực hiện đủ số điểm đo theo phương án kiểm tra.
- Xử lý kết quả theo đường chuẩn và yêu cầu của tiêu chuẩn.
Ưu điểm của phương pháp này là nhanh, ít ảnh hưởng đến công trình và có thể khảo sát nhiều vị trí trong thời gian ngắn. Tuy nhiên, kết quả mang tính gián tiếp nên không nên sử dụng riêng để kết luận trong mọi trường hợp.

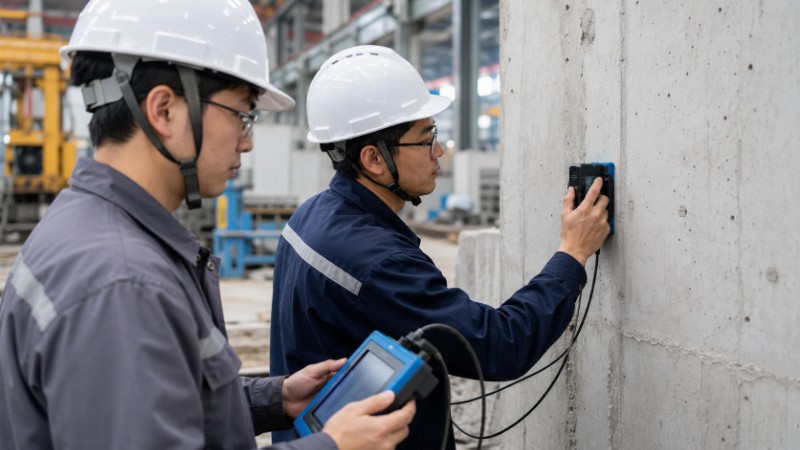

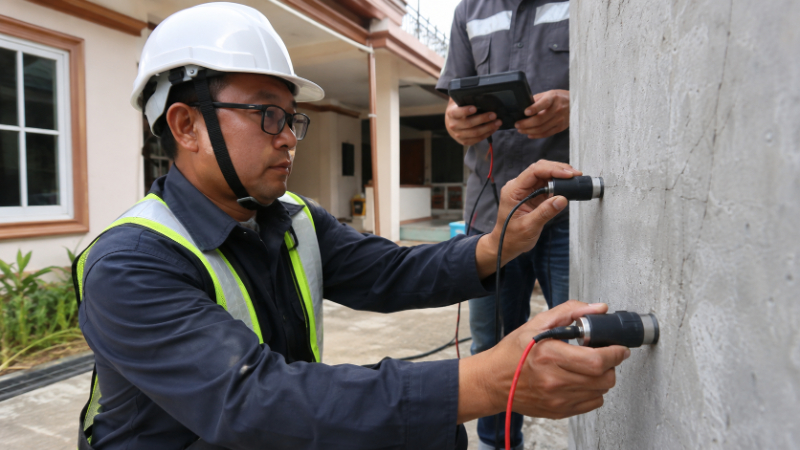

Kiểm tra bằng siêu âm
Phương pháp siêu âm sử dụng vận tốc truyền xung trong bê tông để đánh giá mức độ đồng nhất và phát hiện các khu vực bất thường bên trong cấu kiện.
TCVN 13537:2022 hiện là tiêu chuẩn còn hiệu lực về siêu âm xác định khuyết tật bê tông và đã thay thế TCVN 9357:2012. Tiêu chuẩn hướng dẫn đo vận tốc xung siêu âm trên kết cấu bê tông và bê tông cốt thép.
Siêu âm thường hữu ích khi cần:
- Kiểm tra sự đồng nhất của bê tông.
- Phát hiện vùng nghi ngờ có khuyết tật.
- So sánh chất lượng giữa các khu vực.
- Kết hợp với phương pháp khác để nâng độ tin cậy.
Cần lưu ý rằng siêu âm chủ yếu phản ánh đặc tính truyền xung và khuyết tật, không phải lúc nào cũng cho trực tiếp cường độ nén nếu chưa xây dựng được quan hệ phù hợp.
Kết hợp siêu âm và bật nẩy
Trong nhiều trường hợp, kỹ sư có thể kết hợp siêu âm với bật nẩy bê tông để đánh giá cường độ thay vì chỉ dựa trên một đại lượng.
Cách kết hợp này giúp:
- Giảm ảnh hưởng của một số sai số riêng lẻ.
- Đánh giá đồng thời đặc tính bề mặt và bên trong bê tông.
- Tăng cơ sở dữ liệu khi cần đánh giá nhiều khu vực.
- Hỗ trợ nhận diện các vị trí có kết quả bất thường.
Đây là lựa chọn phù hợp khi cần đo cường độ bê tông trên diện rộng nhưng vẫn muốn hạn chế khoan phá cấu kiện.
Xem thêm: Quan trắc kết cấu theo thời gian làm thay đổi cách quản lý công trình

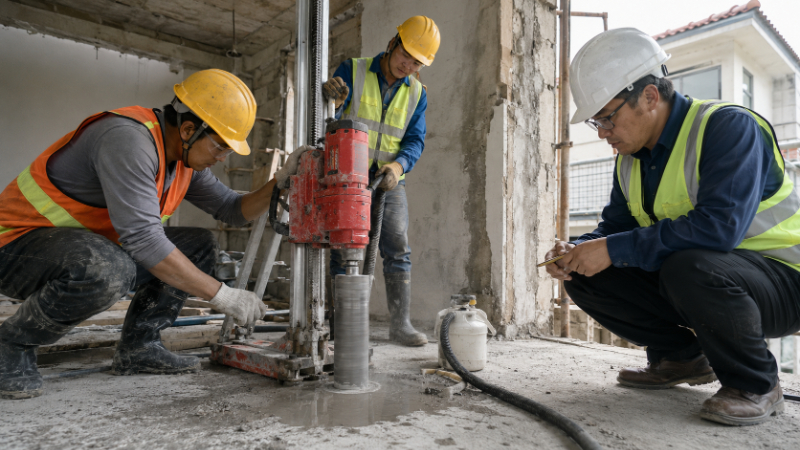

Khoan lõi bê tông để thí nghiệm
Khi cần xác định trực tiếp cường độ bê tông hiện hữu, khoan lõi bê tông là một phương pháp quan trọng.
TCVN 12252:2020 quy định việc lấy mẫu khoan hoặc cắt từ kết cấu để xác định cường độ nén, kéo khi bửa và kéo khi uốn của bê tông. Tiêu chuẩn áp dụng cho cả công trình hiện hữu và công trình cần cải tạo.
Quy trình thường gồm:
- Xác định vị trí khoan phù hợp.
- Dò cốt thép trước khi khoan.
- Lấy lõi bê tông.
- Gia công mẫu theo yêu cầu.
- Thí nghiệm trong phòng.
- Hiệu chỉnh và đánh giá kết quả.
Ưu điểm của khoan lõi bê tông là cho kết quả trực tiếp trên mẫu lấy từ kết cấu. Tuy nhiên, phương pháp này có tác động cục bộ lên cấu kiện nên vị trí và số lượng mẫu phải được lựa chọn hợp lý.
So sánh ưu và nhược điểm của từng phương pháp kiểm tra
Mỗi phương pháp giải quyết một mục tiêu khác nhau. Bảng dưới đây giúp phân biệt nhanh:
| Phương pháp | Ưu điểm | Hạn chế | Phù hợp khi |
| Súng bật nẩy | Nhanh, không phá hủy, kiểm tra nhiều vị trí | Bị ảnh hưởng bởi tình trạng bề mặt | Khảo sát sơ bộ, kiểm tra độ đồng nhất |
| Siêu âm | Đánh giá được đặc điểm bên trong và khuyết tật | Không trực tiếp cho cường độ nếu thiếu quan hệ hiệu chuẩn | Nghi ngờ bê tông không đồng nhất |
| Siêu âm + bật nẩy | Có nhiều dữ liệu hơn, giảm phụ thuộc một phép đo | Cần xử lý và hiệu chuẩn đúng | Đánh giá trên diện rộng |
| Khoan lõi | Kết quả trực tiếp trên mẫu kết cấu | Có tác động cục bộ, tốn thời gian hơn | Cần xác định cường độ tin cậy cao |
TCVN 9334:2012 cũng nêu rõ phương pháp súng bật nẩy không được dùng để thay thế yêu cầu đúc mẫu và thử mẫu nén.
Do đó, việc lựa chọn phương pháp cần căn cứ vào mục tiêu kiểm định thay vì chỉ chọn cách nhanh hoặc rẻ nhất.
Nên lựa chọn phương pháp nào cho công trình hiện hữu?
Với công trình hiện hữu, phương pháp phù hợp phụ thuộc vào hồ sơ còn lại, tình trạng bê tông và yêu cầu đánh giá.
Có thể tham khảo theo các trường hợp:
- Cần khảo sát nhanh nhiều vị trí: Ưu tiên súng bật nẩy.
- Nghi ngờ khuyết tật bên trong: Kết hợp siêu âm.
- Cần so sánh chất lượng nhiều khu vực: Có thể kết hợp siêu âm và bật nẩy.
- Không có hồ sơ cường độ bê tông: Cân nhắc khoan lấy mẫu.
- Cần tính toán khả năng chịu lực: Nên có dữ liệu đủ tin cậy từ nhiều phương pháp.
- Công trình xuống cấp hoặc chuẩn bị cải tạo: Có thể phải kết hợp khảo sát, thí nghiệm không phá hủy và khoan mẫu.
Ví dụ, với một nhà xưởng cũ không còn hồ sơ bê tông, nếu chỉ bật nẩy bê tông vài vị trí thì chưa chắc đủ để phục vụ bài toán tăng tải. Khi đó, BỐN IBST có thể đề xuất khảo sát rộng bằng phương pháp không phá hủy trước, sau đó khoan lõi bê tông tại các vị trí đại diện để kiểm chứng.
Tại BỐN IBST, trình tự thường được lựa chọn theo hướng: hồ sơ hiện có → khảo sát hiện trạng → xác định vị trí cần đo → chọn phương pháp thí nghiệm → đối chiếu kết quả → sử dụng dữ liệu cho bài toán kiểm định hoặc tính toán khi cần.
Xem thêm: Các chỉ số quan trọng cần theo dõi khi đo rung công trình xây dựng
Những yếu tố có thể làm sai lệch kết quả kiểm tra tại hiện trường
Kết quả kiểm tra cường độ bê tông hiện trường có thể bị ảnh hưởng đáng kể nếu lựa chọn sai vị trí hoặc thao tác không đúng.
Một số yếu tố cần chú ý gồm:
- Bề mặt bê tông: Bề mặt bị sơn phủ, rỗ, bong tróc hoặc quá nhẵn có thể ảnh hưởng phép bật nẩy.
- Độ ẩm: Bê tông ẩm và bê tông khô có thể cho phản ứng khác nhau khi đo.
- Vị trí cốt thép: Cốt thép nằm gần bề mặt có thể ảnh hưởng đến một số phép kiểm tra.
- Tuổi và lịch sử sử dụng: Bê tông chịu nhiệt, hóa chất hoặc môi trường xâm thực cần được đánh giá riêng.
- Hướng đo: Với súng bật nẩy, hướng tác động phải được xem xét theo hướng dẫn thiết bị và tiêu chuẩn.
- Vị trí khoan mẫu: Không nên chọn tùy tiện tại vùng có cốt thép hoặc vị trí ảnh hưởng lớn đến khả năng chịu lực.
- Số lượng điểm đo: Quá ít điểm có thể không đại diện cho toàn bộ cấu kiện.
TCVN 9334:2012 quy định rõ nhiều trường hợp không phù hợp với phương pháp súng bật nẩy, trong đó có bê tông bị nứt, rỗ, phân tầng, hóa chất ăn mòn và chịu hỏa hoạn.
Vì vậy, đo cường độ bê tông cần được thực hiện theo phương án khảo sát cụ thể và đánh giá đồng thời với tình trạng thực tế của cấu kiện.
Kết luận
Kiểm tra cường độ bê tông hiện trường không nên chỉ dựa vào một phép đo duy nhất. Súng bật nẩy phù hợp để khảo sát nhanh, siêu âm hỗ trợ đánh giá tính đồng nhất và khuyết tật, trong khi khoan mẫu phù hợp khi cần xác định trực tiếp cường độ của bê tông hiện hữu. BỐN IBST cung cấp dịch vụ khảo sát, kiểm định và đánh giá kết cấu cho nhà ở, nhà công trình và nhà xưởng. Tùy hiện trạng, BỐN IBST có thể lựa chọn phương án bật nẩy bê tông, siêu âm, khoan lõi bê tông hoặc kết hợp nhiều phương pháp để phục vụ đánh giá hiện trạng và khả năng chịu lực.
Khách hàng có thể gửi bản vẽ, hình ảnh hiện trạng và mục đích kiểm định cho BỐN IBST để xác định phạm vi kiểm tra phù hợp trước khi triển khai.
