Trong nhiều công trình, đặc biệt là nhà cũ hoặc công trình thiếu bản vẽ hoàn công, việc biết chính xác cốt thép nằm ở đâu, đường kính bao nhiêu và lớp bê tông bảo vệ dày thế nào là cơ sở quan trọng để đánh giá hiện trạng kết cấu. Xác định vị trí cốt thép bằng phương pháp kiểm tra không phá hủy giúp kỹ sư thu thập các thông tin này trước khi cải tạo, khoan cắt, gia cường hoặc kiểm định khả năng chịu lực của công trình. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.
Các phương pháp xác định vị trí cốt thép phổ biến hiện nay
Trong kết cấu bê tông cốt thép, việc xác định vị trí cốt thép thường được thực hiện bằng các phương pháp không phá hủy. Mục tiêu là tìm vị trí thanh thép, chiều sâu lớp bảo vệ và trong một số trường hợp có thể hỗ trợ xác định đường kính thép.

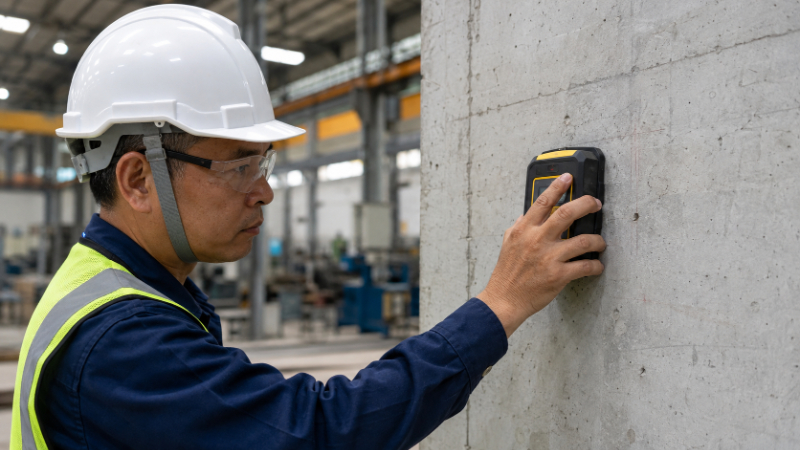

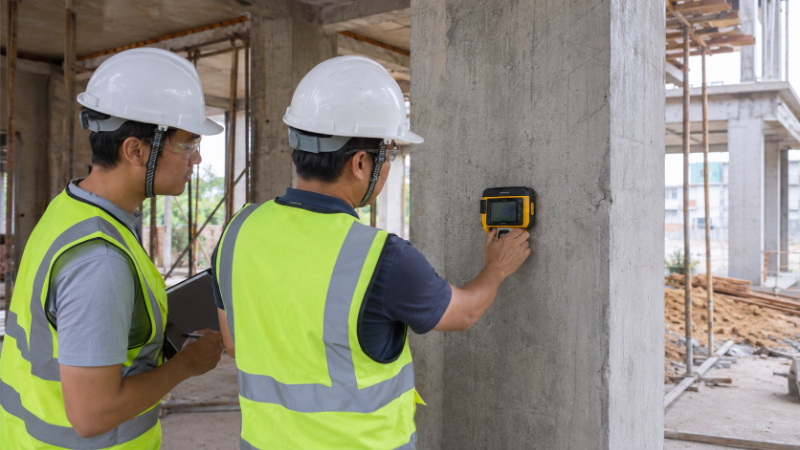

Dùng máy dò cốt thép điện từ
Đây là phương pháp phổ biến khi cần dò cốt thép trong dầm, cột, sàn hoặc tường bê tông. Thiết bị tạo trường điện từ và nhận tín hiệu phản hồi khi gặp thép bên trong cấu kiện.
Phương pháp này có thể hỗ trợ:
- Xác định vị trí thanh cốt thép.
- Đo khoảng cách giữa các thanh.
- Ước lượng chiều dày lớp bê tông bảo vệ.
- Hỗ trợ xác định đường kính cốt thép trong phạm vi thiết bị cho phép.
TCVN 9356:2012 hiện còn hiệu lực và quy định phương pháp điện từ để xác định chiều dày lớp bê tông bảo vệ, vị trí và đường kính cốt thép trong bê tông.

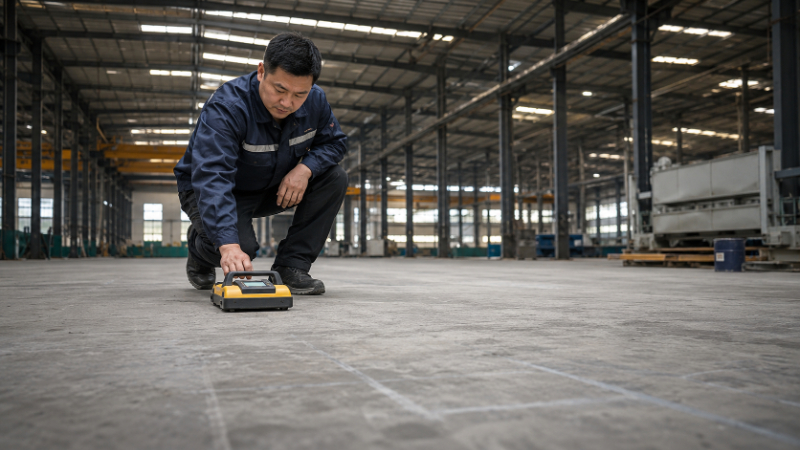

Dùng radar xuyên đất GPR
GPR phát sóng điện từ vào bê tông và thu lại tín hiệu phản xạ từ các vật thể nằm bên trong. Phương pháp này phù hợp khi cần khảo sát phạm vi rộng hoặc cấu kiện có nhiều lớp cốt thép.
GPR có thể hỗ trợ:
- Xác định vị trí cốt thép.
- Xác định độ sâu tương đối của thép.
- Lập bản đồ bố trí cốt thép.
- Phát hiện ống kỹ thuật, cáp hoặc một số bất thường bên trong bê tông.
FHWA cho biết GPR có thể dùng để xác định vị trí cốt thép, ước lượng chiều dày lớp bê tông bảo vệ và kiểm tra bố trí cốt thép so với bản vẽ.
Trong thực tế, lựa chọn cover meter hay GPR phụ thuộc vào chiều sâu cần khảo sát, mật độ cốt thép và mục tiêu kiểm tra cụ thể.
Xem thêm: Khi nào cần thí nghiệm thử tải kết cấu công trình?
Cách xác định đường kính cốt thép trong bê tông
Xác định đường kính thép khó hơn việc chỉ tìm vị trí thanh thép, vì tín hiệu đo còn phụ thuộc vào chiều sâu, khoảng cách giữa các thanh và mật độ cốt thép.
Với máy điện từ, kỹ sư thường thực hiện:
- Dò chính xác tâm thanh thép.
- Xác định chiều dày lớp bảo vệ.
- Đo lại tại nhiều vị trí trên cùng thanh.
- Sử dụng chế độ ước lượng đường kính của thiết bị.
- Đối chiếu kết quả với bản vẽ hoặc phép kiểm tra bổ sung khi cần.
BS 1881-204:1988 nêu rằng thiết bị điện từ có thể được sử dụng để ước lượng vị trí, chiều sâu và kích thước cốt thép nằm trong bê tông, đồng thời cũng lưu ý kết quả chịu ảnh hưởng bởi điều kiện đo.
Khi các thanh thép đặt quá gần nhau hoặc nằm sâu, việc xác định đường kính thép bằng thiết bị điện từ có thể kém chính xác hơn. Trường hợp cần số liệu chắc chắn để tính toán khả năng chịu lực, kỹ sư có thể phải kết hợp hồ sơ thiết kế, mở cục bộ bê tông hoặc phương pháp kiểm chứng khác.

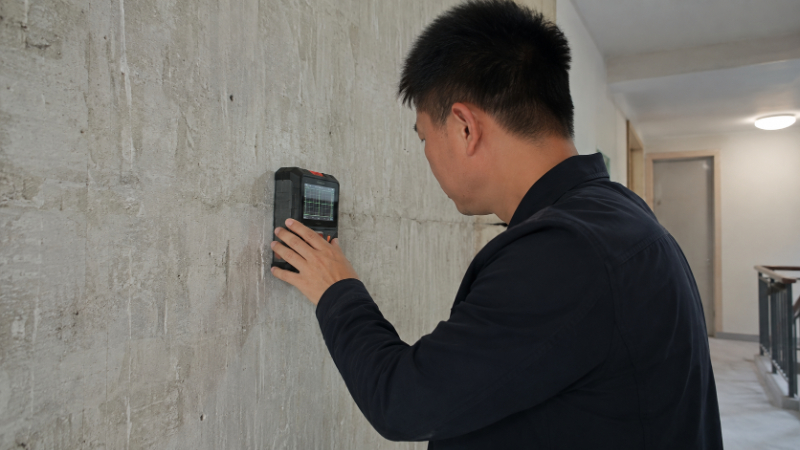

Cách đo chiều dày lớp bê tông bảo vệ cốt thép
Đo lớp bảo vệ cốt thép nhằm xác định khoảng cách từ bề mặt bê tông đến bề mặt ngoài của thanh thép. Đây là thông số quan trọng khi kiểm tra chất lượng thi công, đánh giá hiện trạng và nguy cơ ăn mòn.
Quy trình thông thường gồm:
- Làm sạch khu vực cần đo.
- Quét thiết bị theo hai phương để xác định tâm thanh thép.
- Đặt đầu dò tại vị trí tín hiệu mạnh nhất.
- Ghi nhận chiều sâu hoặc lớp bảo vệ mà máy hiển thị.
- Đo lặp lại tại nhiều vị trí để kiểm tra sự đồng đều.
TCVN 9356:2012 quy định phương pháp điện từ cho chính nội dung đo lớp bảo vệ cốt thép, xác định vị trí và đường kính thanh thép.
Không nên chỉ đo một điểm rồi đại diện cho toàn bộ dầm, cột hoặc sàn. Với cấu kiện lớn, BỐN IBST thường bố trí nhiều điểm đo để đánh giá sự phân bố và phát hiện những khu vực có lớp bảo vệ khác biệt đáng kể.
Xem thêm: Kiểm định công trình sau sự cố cháy, nổ, sập đổ gồm những nội dung gì?
Những yếu tố ảnh hưởng đến độ chính xác khi đo
Kết quả dò cốt thép không chỉ phụ thuộc vào thiết bị mà còn chịu ảnh hưởng bởi cách bố trí cốt thép và điều kiện hiện trường.
Một số yếu tố quan trọng gồm:
- Chiều sâu cốt thép: thanh càng nằm sâu thì tín hiệu thường càng yếu.
- Khoảng cách giữa các thanh: các thanh đặt sát nhau có thể làm tín hiệu chồng lấn.
- Nhiều lớp cốt thép: lớp thép phía trên có thể che hoặc ảnh hưởng đến việc nhận biết lớp phía dưới.
- Đường kính thanh: kích thước thanh ảnh hưởng đến cường độ tín hiệu.
- Vật kim loại khác: bu lông, ống thép, lưới thép hoặc chi tiết chôn sẵn có thể gây nhiễu.
- Bề mặt bê tông: bề mặt gồ ghề hoặc lớp hoàn thiện dày làm tăng khoảng cách giữa đầu dò và cốt thép.
- Hiệu chuẩn thiết bị: lựa chọn sai chế độ hoặc đường kính giả định có thể làm sai kết quả chiều sâu.
BSI cũng lưu ý rằng độ chính xác của thiết bị điện từ phụ thuộc vào nhiều yếu tố ảnh hưởng trong quá trình đo, vì vậy kết quả cần được đánh giá trong bối cảnh cụ thể của cấu kiện.
Với GPR, kết quả còn phụ thuộc vào hằng số điện môi và tính dẫn điện của vật liệu. FHWA cho biết sóng radar phản xạ tại các lớp hoặc vật thể có đặc tính điện môi khác nhau, vì vậy điều kiện vật liệu ảnh hưởng trực tiếp đến khả năng xác định chiều sâu.
Kết luận
Xác định vị trí cốt thép, đo lớp bảo vệ cốt thép và xác định đường kính thép là các bước quan trọng khi kiểm tra hiện trạng kết cấu, đặc biệt với công trình thiếu bản vẽ hoàn công, chuẩn bị cải tạo hoặc cần đánh giá khả năng chịu lực. Thiết bị điện từ phù hợp với nhiều công việc kiểm tra thông thường, trong khi GPR hữu ích khi cần khảo sát phạm vi rộng hoặc cấu tạo cốt thép phức tạp. Dù sử dụng phương pháp nào, kết quả vẫn cần được đối chiếu với hiện trạng và hồ sơ kỹ thuật thay vì xem số liệu từ máy là kết luận cuối cùng.
BỐN IBST thực hiện khảo sát, kiểm định cho nhà ở, công trình dân dụng và nhà xưởng. Tùy mục đích kiểm tra, phương án có thể kết hợp dò cốt thép, đo lớp bảo vệ, xác định đường kính, kiểm tra bê tông và các thí nghiệm khác để có đủ dữ liệu phục vụ đánh giá kết cấu.
